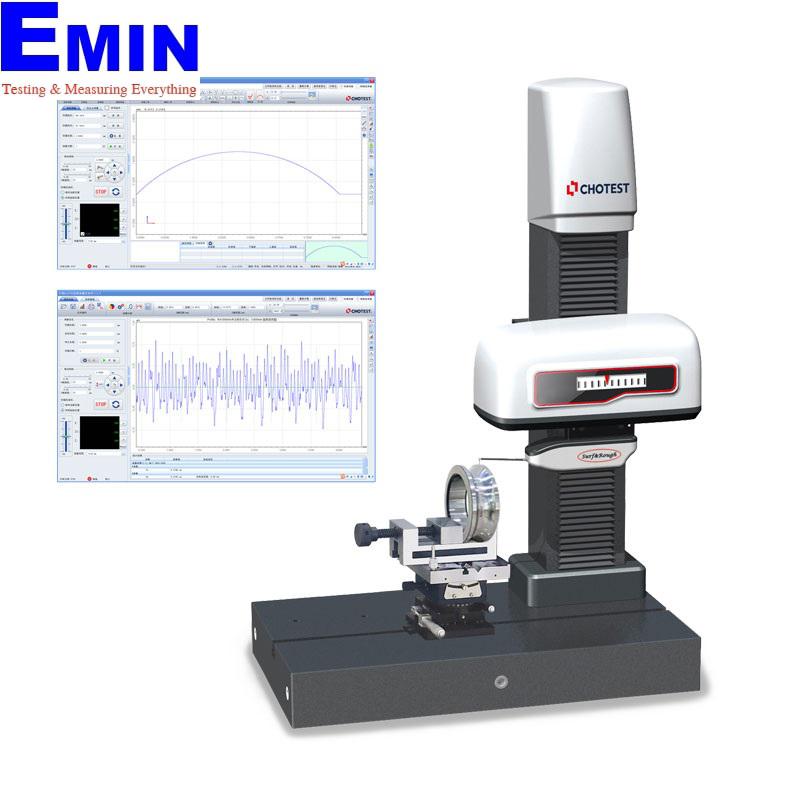

轮廓测量机

在精密零件加工與品質驗證流程中，僅靠尺寸數值往往不足以完整反映工件品質。當檢測重點延伸到邊緣形狀、曲線、階差、溝槽、半徑與複雜截面時，就需要借助輪廓測量機進行更細緻的幾何分析。這類設備特別適合用於機械加工、模具、汽車零件、齒輪與高精度功能件的輪廓評估。

對採購、品保與製程工程人員而言，選擇合適的輪廓量測方案，不只是比較量程大小，更要考慮量測軸行程、解析度、探針配置、工件高度空間，以及是否需要兼顧輪廓、等高線或其他幾何特徵的分析能力。若現場同時面對多種工件型態，設備的彈性與後續擴充性也很重要。

輪廓測量機適合處理哪些檢測需求

輪廓量測的核心價值，在於將工件的截面形狀轉換為可分析的量測曲線，協助使用者判斷設計輪廓與實際加工結果之間的差異。對於需要確認台階高度、倒角、圓弧、溝槽深度、輪廓曲線連續性或接觸面幾何狀態的應用，這類設備通常比一般手工具更具一致性與重現性。

若檢測需求偏向大型工件高度變化、較長的縱向掃描路徑，或需要在單一平台上處理不同高度零件，設備的 Z 軸結構與探針臂配置就會直接影響量測效率。若您同時也在評估旋轉件的幾何精度，可延伸參考圓度測量機，以補足圓度、同軸度與迴轉相關檢測需求。

選購時應注意的幾個關鍵條件

第一個重點是量測行程。不同工件的外形尺寸差異很大，若量測路徑不足，即使設備解析度很高，也可能無法完成完整截面掃描。以實務來看，X 軸掃描長度會影響單次輪廓覆蓋範圍，Z 軸空間則關係到工件高度與夾治具配置的彈性。

第二個重點是解析度與導軌精度。對於精密加工件、密封面、配合面或細小輪廓特徵，量測系統的解析能力會影響數據可信度。除此之外，探針臂長度、量測力可調範圍與軟體分析能力，也會影響設備是否適合您的工件材質與量測規格。

第三個重點是操作模式。若現場工件種類多、切換頻繁，建議優先評估具備較高自動化程度或較佳定位效率的機型。反之，若以固定產品族群檢測為主，則可聚焦在量測範圍與精度配置是否符合日常檢驗標準。

本類別中的代表機型與應用方向

此類別中可見多款來自Mahr的輪廓與等高線量測設備，適合不同尺寸與量測深度需求。以 Mahr MarSurf CD 140 BG 21 與 Mahr MarSurf CD 140 BG 22 為例，屬於較適合中小型工件輪廓分析的配置，可對應 140 mm 等級的 X 向量測路徑，並提供較高的垂直量測空間。

若現場需要更長的橫向掃描能力，則像 Mahr MarSurf CD 280 BG 21、Mahr MarSurf CD 280 BG 22、Mahr MarSurf CD 280 BG 11 與 Mahr MarSurf CD 280 BG 12，則更適合處理較長輪廓線、較複雜截面或高度條件不同的工件。部分型號支援 X 軸角度調整，對於特定量測姿態或治具配置也較有彈性。

若檢測需求不只侷限於輪廓，而是進一步延伸到等高線與更複雜的幾何形狀分析，Mahr MarSurf CD 280 BG 22 等高線測量站也能作為延伸應用的參考。這類機型更適合需要在單一平台上整合多種截面幾何檢驗工作的使用情境。

如何依工件特性挑選合適配置

若工件以小型精密零件為主，例如軸套、閥件、接觸面零件或小型模具部件，可先確認輪廓特徵是否集中於局部區域。若是，較短 X 行程但具備穩定解析能力的機型，往往已能滿足日常檢測需求，並兼顧設備占地與導入成本。

若工件具有較長截面、深階差、較高立面或需要一次完成多段輪廓分析，則應優先考慮 X、Z 軸行程較大的配置。例如具備 280 mm 級橫向量測路徑與 600 mm 級 Z 軸空間的機型，在面對高度變化較大的工件時通常更具操作彈性。

另外，探針臂長度與量測力設定也不能忽略。當工件表面較細緻、輪廓轉折多或材料較敏感時，適當的接觸力控制有助於降低量測干擾，並讓數據更接近實際輪廓狀態。

輪廓量測與其他量測工具的分工

在品質系統中，輪廓測量機通常不是孤立使用，而是與其他量測設備搭配。若只是快速確認外徑、內徑、厚度或基礎尺寸，卡尺仍然是現場常見的基礎工具；若要進一步做相對位移與跳動檢查，也可搭配表盘指示器使用。

但當檢測目標轉向曲面連續性、輪廓誤差、階差幾何、半徑過渡或精密加工痕跡的截面特徵時，輪廓測量機就能提供更完整的圖形化結果與分析依據。若您需要建立更完整的檢驗流程，建議依照來料、製程中檢與出貨檢驗三個階段，規劃不同層級的量測工具組合。

導入前的實務評估建議

在正式選型前，可先整理幾項基本資料：工件最大尺寸、典型輪廓特徵、量測頻率、允收公差、夾持方式，以及是否需要報表輸出與數據追溯。這些條件會直接影響您應選擇桌上型輪廓量測站、較大行程機型，或可延伸應用的高階系統。

若現場還涉及齒輪幾何、圓度或複合形狀檢測，也可一併評估與其他設備的協同配置。例如本頁可見的 Mahr MMQ 500 高精度萬能測形機與多款 GMX 系列，雖然應用焦點不同，但也反映出精密幾何量測在製造現場往往需要多設備分工，而非單一設備涵蓋所有任務。

常見問題

輪廓測量機是否只能量測平面輪廓？

不一定。實際可量測的內容取決於設備結構、探針配置、軸向行程與分析軟體能力。對於截面輪廓、台階、溝槽、半徑與部分等高線應用，許多系統都能提供對應方案。

應優先看解析度還是量測行程？

兩者都重要。若工件尺寸較大但設備行程不足，無法完成完整量測；若行程足夠但解析度與導向精度不符要求，數據品質也可能不足。較理想的做法是依工件尺寸與公差要求同步評估。

結語

面對精密零件日益複雜的幾何要求，輪廓測量機不只是檢驗工具，更是連接設計、公差管理與製程改善的重要節點。從中小型輪廓量測站到具備更高彈性的等高線分析平台，不同配置各有適用場景。

如果您正在為工件截面特徵、階差幾何或精密輪廓檢測尋找合適設備，建議先從工件尺寸、量測範圍、所需精度與日常工作流程出發，再對照本類別中的機型配置做進一步篩選，會更容易找到符合實際需求的方案。
