Cảm biến đo hạt tiểu phân trong không khí

Trong các hệ thống HVAC, phòng sạch, tòa nhà thương mại hay khu vực sản xuất có yêu cầu kiểm soát môi trường, việc theo dõi nồng độ bụi mịn không còn là hạng mục phụ trợ. Dữ liệu về hạt tiểu phân giúp đội ngũ vận hành đánh giá chất lượng không khí trong nhà, phát hiện sớm xu hướng ô nhiễm và đưa tín hiệu về BMS hoặc hệ điều khiển để cảnh báo, thông gió hay lọc khí kịp thời.

Cảm biến đo hạt tiểu phân trong không khí trong danh mục này tập trung vào các thiết bị transmitter dùng cho giám sát liên tục. Đây là nhóm thiết bị phù hợp khi cần đầu ra analog như 4-20 mA, 0-10 Vdc, hoặc tích hợp truyền thông để đưa dữ liệu về hệ thống quản lý trung tâm thay vì chỉ đo cầm tay tại chỗ.

Vai trò của cảm biến hạt tiểu phân trong giám sát chất lượng không khí

Hạt tiểu phân lơ lửng trong không khí, đặc biệt ở các dải như PM2.5 hoặc PM10, là một chỉ số quan trọng trong đánh giá môi trường trong nhà. Khi nồng độ bụi tăng cao, hệ thống vận hành có thể cần điều chỉnh lưu lượng gió tươi, tăng hiệu suất lọc hoặc kiểm tra nguồn phát sinh bụi trong khu vực làm việc.

So với giải pháp kiểm tra thủ công định kỳ, transmitter gắn cố định cho phép theo dõi liên tục theo thời gian thực. Điều này đặc biệt hữu ích ở khu vực văn phòng, hành lang kỹ thuật, phòng thiết bị, nhà máy, kho vận hoặc những điểm cần duy trì điều kiện không khí ổn định trong thời gian dài.

Nguyên lý đo và tín hiệu đầu ra thường gặp

Nhiều thiết bị trong danh mục sử dụng nguyên lý laser scattering để phát hiện hạt bụi có kích thước nhỏ trong luồng không khí. Phương pháp này phù hợp cho ứng dụng giám sát liên tục, cho thời gian đáp ứng nhanh và hỗ trợ đọc giá trị hạt tiểu phân theo ngưỡng cần theo dõi.

Về kết nối hệ thống, các model tiêu biểu hỗ trợ những dạng tín hiệu quen thuộc như 4-20 mA, 0-10 Vdc và ở một số phiên bản có thêm relay hoặc giao tiếp RS485, Modbus RTU. Nhờ đó, thiết bị có thể tích hợp linh hoạt với PLC, BMS hoặc bộ điều khiển cục bộ tùy theo kiến trúc hệ thống.

Phân loại theo vị trí lắp đặt và nhu cầu hiển thị

Trong thực tế triển khai, lựa chọn đầu tiên thường là kiểu lắp đặt. Thiết bị gắn tường phù hợp cho giám sát chất lượng không khí trong phòng, khu vực làm việc hoặc không gian kín. Trong khi đó, thiết bị gắn ống gió phù hợp khi cần theo dõi trực tiếp trên đường ống hồi, cấp hoặc nhánh xử lý khí trong hệ HVAC.

Ngoài vị trí lắp, người dùng cũng hay cân nhắc phiên bản có màn hình LCD hoặc không. Model có hiển thị giúp kỹ thuật viên kiểm tra nhanh tại chỗ mà không cần truy cập tủ điều khiển. Ngược lại, phiên bản không cần hiển thị có thể phù hợp hơn khi mọi dữ liệu đã được đưa về hệ thống trung tâm và ưu tiên sự gọn nhẹ trong lắp đặt.

Một số model tiêu biểu trong danh mục

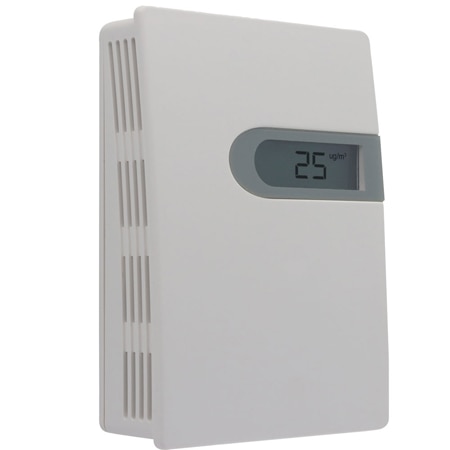

Danh mục hiện nổi bật với các model của Dwyer, phục vụ cho bài toán giám sát bụi mịn trong nhà theo nhiều cấu hình đầu ra và cách lắp đặt khác nhau. Ví dụ, Dwyer PMI-2.5WC-RLY-LCD phù hợp khi cần theo dõi PM2.5 với màn hình hiển thị, đầu ra analog và relay cảnh báo. Với nhu cầu theo dõi dải PM10, model Dwyer PMI-10WC-RLY-LCD là một lựa chọn đáng chú ý trong cùng hệ giải pháp.

Nếu hệ thống yêu cầu lắp trên ống gió, các model như Dwyer PMI-2.5DA-N-LCD hoặc Dwyer PMI-10DA-N-LCD giúp mở rộng khả năng giám sát ngay trên đường khí. Trong khi đó, các phiên bản như PMI-2.5WA-N-LCD hay PMI-10WA-N-LCD phù hợp với cấu hình tín hiệu analog cơ bản, đơn giản hơn cho các ứng dụng không cần relay hoặc truyền thông số.

Tiêu chí lựa chọn thiết bị phù hợp

Khi chọn cảm biến hạt tiểu phân, trước hết nên xác định loại chỉ tiêu cần theo dõi: PM2.5 hay PM10. Đây là yếu tố ảnh hưởng trực tiếp đến dải ứng dụng của thiết bị và cách đánh giá chất lượng không khí trong từng khu vực cụ thể. Sau đó là vị trí lắp đặt thực tế: treo tường trong phòng hay gắn trên ống gió.

Bên cạnh đó, cần xem xét yêu cầu tích hợp tín hiệu. Nếu hệ thống cần đưa dữ liệu về bộ điều khiển tiêu chuẩn, đầu ra analog là lựa chọn phổ biến. Nếu cần cảnh báo ngưỡng tại chỗ hoặc điều khiển liên động, phiên bản có relay sẽ thuận tiện hơn. Trường hợp công trình có mạng giám sát tập trung, các model hỗ trợ RS485, Modbus RTU sẽ phù hợp hơn cho việc kết nối và truy xuất dữ liệu.

Môi trường vận hành cũng là điểm không nên bỏ qua. Các thông số như độ ẩm, nhiệt độ làm việc, kiểu vỏ, cấp bảo vệ và phương thức cấp nguồn AC/DC cần được đối chiếu với điều kiện lắp đặt thực tế để đảm bảo độ ổn định lâu dài cho thiết bị.

Ứng dụng trong hệ thống HVAC, phòng sạch và tòa nhà

Trong hệ HVAC dân dụng và công nghiệp nhẹ, cảm biến hạt tiểu phân hỗ trợ giám sát hiệu quả hoạt động của bộ lọc, đánh giá chất lượng khí hồi và theo dõi tác động của lưu lượng gió tươi tới môi trường bên trong. Dữ liệu đo liên tục giúp đội ngũ kỹ thuật phản ứng sớm khi chất lượng không khí có dấu hiệu suy giảm.

Ở các khu vực yêu cầu kiểm soát môi trường chặt chẽ hơn, thiết bị còn được dùng như một điểm đo bổ sung trong chuỗi giám sát chất lượng không khí tổng thể, kết hợp với bộ truyền tín hiệu Carbon Monoxide/ Dioxide hoặc cảm biến vận tốc khí. Việc kết hợp nhiều điểm đo giúp người vận hành có cái nhìn đầy đủ hơn về trạng thái không khí và hiệu quả thông gió.

Lưu ý khi lắp đặt và khai thác dữ liệu đo

Để dữ liệu có ý nghĩa, vị trí lắp nên tránh những điểm có dòng khí nhiễu mạnh, sát cửa cấp gió hoặc quá gần nguồn phát sinh bụi cục bộ nếu mục tiêu là theo dõi chất lượng không khí đại diện cho cả khu vực. Với kiểu gắn ống gió, cần bố trí đúng hướng dòng khí và vị trí lấy mẫu phù hợp để kết quả đo ổn định hơn.

Trong quá trình vận hành, nên theo dõi xu hướng biến động thay vì chỉ nhìn một giá trị tức thời. Việc kết hợp ngưỡng cảnh báo, đầu ra relay và dữ liệu ghi nhận liên tục sẽ giúp phân biệt giữa hiện tượng tăng bụi ngắn hạn với vấn đề cần bảo trì như lọc bẩn, lưu lượng gió không đạt hoặc nguồn ô nhiễm phát sinh bất thường.

Kết luận

Đối với các công trình cần giám sát chất lượng không khí trong nhà một cách liên tục, nhóm cảm biến đo hạt tiểu phân là lựa chọn phù hợp để đưa dữ liệu về hệ thống điều khiển và hỗ trợ ra quyết định vận hành. Tùy theo mục tiêu theo dõi PM2.5 hay PM10, kiểu lắp tường hay ống gió, cũng như nhu cầu đầu ra analog, relay hoặc truyền thông, người dùng có thể chọn cấu hình phù hợp với bài toán thực tế.

Nếu bạn đang tìm thiết bị cho hệ thống HVAC, phòng kỹ thuật hoặc không gian cần kiểm soát môi trường ổn định, nên bắt đầu từ yêu cầu ứng dụng, vị trí lắp và phương thức tích hợp. Cách tiếp cận này giúp chọn đúng model, tối ưu chi phí triển khai và khai thác hiệu quả dữ liệu chất lượng không khí về lâu dài.
