Trong nhiều hệ thống điện đang vận hành liên tục, lỗi nối đất thường không biểu hiện theo kiểu “hỏng là dừng máy” mà âm thầm xuất hiện dưới dạng dòng rò, suy giảm cách điện hoặc báo lỗi chập chờn. Thách thức lớn nhất với đội bảo trì là phải xác định đúng vị trí sự cố nhanh, nhưng vẫn hạn chế tối đa việc ngắt điện, đặc biệt ở nhà máy, trung tâm dữ liệu, hệ thống kỹ thuật tòa nhà hoặc mảng điện mặt trời.

Thiết bị định vị lỗi nối đất được dùng trong chính bối cảnh đó: hỗ trợ khoanh vùng nhánh cáp, tuyến dây hoặc điểm rò nghi ngờ bằng cách phát và dò tín hiệu chuyên dụng. So với cách kiểm tra thủ công từng đoạn, phương pháp này giúp rút ngắn thời gian tìm lỗi, giảm phạm vi tháo kiểm và hỗ trợ xử lý có cơ sở hơn.

Khi nào nên dùng thiết bị định vị lỗi nối đất?

Nhóm thiết bị này đặc biệt hữu ích khi hệ thống vẫn còn điện nhưng đã xuất hiện dấu hiệu bất thường như cách điện suy giảm, báo lỗi chạm đất, dòng rò tăng theo thời tiết hoặc sự cố chỉ xuất hiện theo chu kỳ tải. Trong các trường hợp này, việc chỉ dùng đồng hồ đo cơ bản thường chưa đủ để chỉ ra chính xác nhánh nào đang có vấn đề.

Ngoài hệ thống AC thông thường, nhu cầu dò lỗi ngày càng rõ ở các ứng dụng có thành phần DC như mảng PV. Với hệ điện mặt trời, lỗi nối đất có thể liên quan đến cáp DC, khung pin, hộp nối hoặc các điểm xuống cấp do môi trường. Nếu cần đối chiếu thêm với các phép kiểm cơ bản trước khi khoanh vùng chuyên sâu, người dùng thường kết hợp với đồng hồ vạn năng để kiểm tra điện áp, liên tục mạch và các giá trị nền ban đầu.

Nguyên lý hoạt động: phát tín hiệu và dò theo đường rò

Về nguyên lý chung, thiết bị sẽ đưa một tín hiệu dò vào mạch hoặc tuyến cần kiểm tra. Tín hiệu này được thiết kế để tách biệt với tín hiệu vận hành thông thường, nhờ đó kỹ thuật viên có thể theo dõi hướng đi của dòng dò bằng bộ thu hoặc kẹp cảm biến mà không phải tháo rời toàn bộ hệ thống.

Khi đi dọc theo tuyến cáp hoặc từng nhánh phân phối, người vận hành quan sát mức tín hiệu, chiều biến thiên và chỉ báo trên máy để khoanh vùng nơi nghi ngờ. Điểm có lỗi thường cho phản hồi khác biệt rõ hơn so với các nhánh còn lại, từ đó giúp thu hẹp phạm vi kiểm tra thực tế. Với các ứng dụng cần đánh giá nền tảng tiếp địa trước hoặc sau khi xử lý lỗi, có thể tham khảo thêm thiết bị đo điện trở đất - điện trở suất để có cái nhìn đầy đủ hơn về tình trạng hệ thống.

Vì sao lỗi nối đất thường nặng hơn khi ẩm hoặc khi hệ thống nóng lên?

Một trong những đặc điểm khiến lỗi nối đất khó theo dõi là tính chất phụ thuộc môi trường. Độ ẩm cao làm giảm điện trở bề mặt của vật liệu cách điện, nhất là tại đầu nối, hộp đấu dây, vị trí bám bụi hoặc khu vực có hơi nước công nghiệp. Khi đó, dòng rò có thể tăng lên mà không cần xuất hiện hư hỏng cơ học quá lớn.

Nhiệt độ cũng là yếu tố quan trọng. Chu kỳ nóng - nguội lặp lại trong thời gian dài làm vật liệu cách điện lão hóa, giòn hoặc nứt vi mô. Những vết nứt nhỏ này rất khó nhìn thấy bằng mắt thường nhưng lại đủ để hơi ẩm xâm nhập, khiến lỗi chỉ bộc lộ khi hệ thống chạy tải cao hoặc trong điều kiện thời tiết bất lợi. Vì vậy, việc định vị lỗi không nên tách rời bối cảnh vận hành thực tế của tuyến cáp hay thiết bị.

Ví dụ thực tế với hệ thống PV và thiết bị FLUKE

Trong nhóm ứng dụng năng lượng mặt trời, việc tìm lỗi nối đất đòi hỏi thiết bị phù hợp với điện áp DC cao và điều kiện ngoài trời. Một ví dụ tiêu biểu là Thiết bị định vị lỗi nối đất cho hệ thống PV FLUKE FLUKE-GFL-1500, được thiết kế cho bài toán dò lỗi trên hệ thống PV với mức làm việc đến 1500 V DC và 600 V AC.

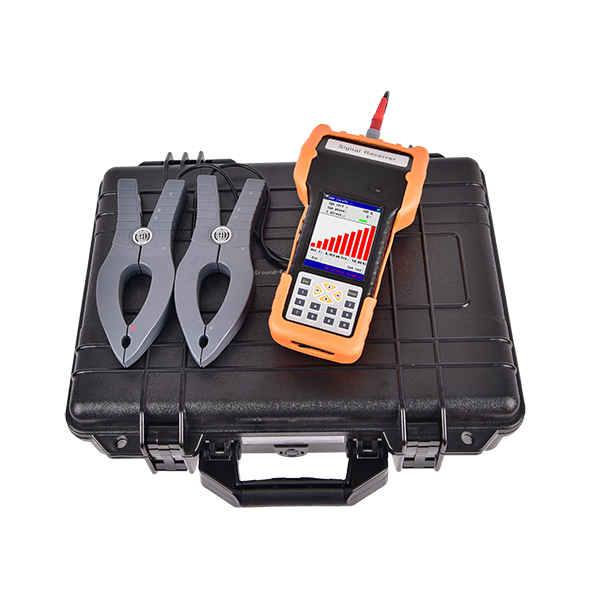

Theo thông tin sản phẩm, cấu hình thiết bị gồm bộ phát, bộ thu và kẹp dòng, hỗ trợ các chế độ dò phục vụ việc tìm lỗi và lập bản đồ tuyến. Màn hình đồ họa, chỉ báo bằng số, biểu đồ cột, âm báo và đèn LED giúp kỹ thuật viên dễ theo dõi tín hiệu hơn tại hiện trường. Đây là kiểu giải pháp phù hợp khi cần kiểm tra nhanh trên hệ thống đang khai thác, đặc biệt ở các mảng pin có quy mô lớn hoặc nhiều chuỗi song song.

Nếu đang ưu tiên giải pháp của hãng này, người dùng có thể xem thêm danh mục FLUKE để so sánh các dòng thiết bị đo điện và bảo trì liên quan trong cùng hệ sinh thái.

Tiêu chí lựa chọn phù hợp với nhu cầu vận hành

Khi chọn thiết bị, yếu tố đầu tiên cần xem là môi trường ứng dụng: hệ AC hay DC, điện áp làm việc, khả năng tiếp cận tuyến cáp và yêu cầu kiểm tra khi đang mang điện. Với hệ thống PV hoặc các mạch DC điện áp cao, đây là tiêu chí quan trọng hơn nhiều so với việc chỉ nhìn vào tên model.

Yếu tố tiếp theo là cách hiển thị và khả năng hỗ trợ thao tác hiện trường. Các chỉ báo trực quan như đồ thị, bar graph, âm báo hoặc đèn giúp giảm thời gian đọc kết quả khi kỹ thuật viên phải di chuyển giữa nhiều nhánh cáp. Bên cạnh đó, thời lượng pin, dải nhiệt độ làm việc và độ bền sử dụng ngoài hiện trường cũng cần được cân nhắc để tránh gián đoạn trong quá trình dò lỗi.

Cuối cùng, nên đánh giá thiết bị theo quy trình bảo trì của đơn vị: có cần khoanh vùng nhanh, có cần đo kiểm bổ sung sau khi cô lập lỗi hay có yêu cầu lưu hồ sơ kỹ thuật hay không. Việc lựa chọn đúng từ đầu sẽ giúp đội bảo trì chuẩn hóa thao tác và giảm thời gian dừng hệ thống không cần thiết.

Phối hợp với các thiết bị đo khác để chẩn đoán hiệu quả hơn

Thiết bị định vị lỗi nối đất không phải lúc nào cũng hoạt động độc lập. Trong thực tế, quá trình chẩn đoán thường bắt đầu từ nhận diện triệu chứng, đo nhanh các đại lượng điện cơ bản, sau đó mới chuyển sang bước khoanh vùng chi tiết bằng máy dò lỗi chuyên dụng. Cách tiếp cận này giúp giảm nhầm lẫn giữa lỗi nối đất, lỗi cách điện và các bất thường do tải hoặc đấu nối.

Ở các phòng thử nghiệm điện tử, môi trường R&D hoặc kiểm tra linh kiện công suất, nhu cầu đo kiểm chuyên sâu có thể mở rộng sang những thiết bị khác như máy kiểm tra đặc tính linh kiện bán dẫn, SMU. Dù mục đích khác nhau, điểm chung vẫn là lựa chọn đúng công cụ cho đúng bài toán thay vì cố dùng một thiết bị cho mọi phép đo.

Kết luận

Lỗi nối đất là dạng sự cố dễ bị bỏ sót nếu chỉ quan sát hiện tượng bề mặt, đặc biệt trong các hệ thống cần vận hành liên tục hoặc làm việc trong môi trường ẩm, nóng và nhiều biến động tải. Sử dụng đúng thiết bị định vị lỗi nối đất giúp rút ngắn thời gian tìm nguyên nhân, thu hẹp phạm vi kiểm tra và hỗ trợ xử lý an toàn, có hệ thống hơn.

Khi đánh giá danh mục này, nên ưu tiên theo ứng dụng thực tế, mức điện áp, cách thức dò tìm và khả năng làm việc tại hiện trường. Nếu cần, có thể kết hợp thêm các thiết bị đo điện liên quan để xây dựng quy trình kiểm tra đầy đủ hơn trước khi đưa ra quyết định sửa chữa hoặc thay thế.
