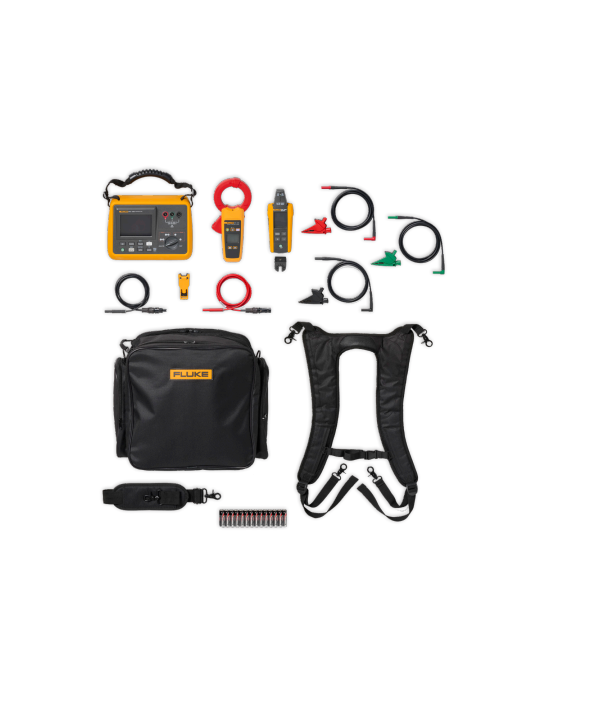

Thiết bị định vị lỗi nối đất cho hệ thống PV FLUKE FLUKE-GFL-1500 (1500 V DC, 600 V AC)

Điện áp hoạt động

Bộ phát (Transmitter): 1500 V DC / 600 V AC

Bộ thu (Receiver): 1500 V DC / 600 V AC

Kẹp dòng : Không tiếp xúc. Chỉ sử dụng trên dây dẫn có cách điện, tối đa 1500 V

Tần số hoạt động của tín hiệu dò

Bộ phát:

Chế độ FAULT & MAP: 6.25 kHz

Chế độ OPEN: 32.764 kHz

Bộ thu:

Chế độ FAULT & MAP: 6.25 kHz

Chế độ OPEN: 32.764 kHz

Kẹp dòng: N/A

Chỉ thị tín hiệu dò

Bộ phát: Hiển thị đồ họa, có âm báo

Bộ thu: Hiển thị số, biểu đồ cột (bar graph), âm báo và đèn LED

Kẹp dòng: Dòng điện xoay chiều (AC current)

Dòng điện tín hiệu dò đầu ra (giá trị điển hình)

Bộ phát:

FAULT & MAP:

Chế độ Array HIGH: 30 mA RMS

Chế độ Array LOW: 6 mA RMS

Chế độ Unit HIGH: 120 mA RMS

OPEN:

Chế độ Unit HIGH: 100 mA RMS

Chế độ Unit LOW: 30 mA RMS

Bộ thu: Không áp dụng (N/A)

Kẹp dòng: Không áp dụng (N/A)

Điện áp tín hiệu dò đầu ra – mạch hở (giá trị điển hình)

Bộ phát:

FAULT & MAP:

Chế độ Unit HIGH: 30 V RMS

OPEN:

Chế độ Unit HIGH: 30 V RMS

Chế độ Unit LOW: 25 V RMS

Đo dòng điện xoay chiều

Kẹp dòng:

Dải đo: 150 mA

Độ phân giải: 0.1 mA

Đường kính tối đa dây dẫn: 61 mm (2.4 inch)

Màn hình hiển thị:

Bộ phát: Màn hình LCD đồ họa

Bộ thu: Màn hình LCD đồ họa

Kẹp dòng: Màn hình LCD dạng đoạn

Chiếu sáng:

Bộ phát: Đèn chiếu sáng phía trước

Bộ thu: Đèn chiếu sáng phía trước

Kẹp dòng: Đèn nền

Thông số môi trường:

Nhiệt độ hoạt động:

Bộ phát: -20 °C đến 50 °C

Bộ thu: -20 °C đến 50 °C

Kẹp dòng: -10 °C đến 50 °C

Độ ẩm hoạt động (không ngưng tụ):

Bộ phát:

95% RH từ 0 °C đến dưới 30 °C

75% RH từ 30 °C đến dưới 40 °C

45% RH từ 40 °C đến 50 °C

Bộ thu:

95% RH từ 0 °C đến dưới 30 °C

75% RH từ 30 °C đến dưới 40 °C

45% RH từ 40 °C đến 50 °C

Kẹp dòng:

90% RH từ 10 °C đến dưới 30 °C

75% RH từ 30 °C đến dưới 40 °C

45% RH từ 40 °C đến 50 °C

Độ cao hoạt động: 0 đến 3000 mét

Thông số chung:

Nguồn cấp:

Bộ phát: 8 pin AA (kiềm hoặc sạc NiMH)

Bộ thu: 4 pin AA (kiềm hoặc sạc NiMH)

Kẹp dòng: 2 pin AA (kiềm)

Thời lượng pin (trung bình, không sử dụng còi và đèn chiếu sáng):

Bộ phát:

Chế độ FAULT & MAP – Dạng mảng: khoảng 15 giờ

Chế độ FAULT & MAP – Dạng đơn vị: khoảng 8 giờ

Bộ thu: khoảng 16 giờ

Kẹp dòng: hơn 150 giờ (khi không bật đèn nền và đèn chiếu điểm)
