Tải giả điện tử

Trong các bài kiểm tra nguồn, pin, bộ sạc hay hệ thống chuyển đổi năng lượng, điều quan trọng không chỉ là cấp điện mà còn phải mô phỏng đúng điều kiện tiêu thụ thực tế. Khi cần thay đổi tải linh hoạt, theo dõi đáp ứng của nguồn và kiểm tra các chế độ bảo vệ, tải giả điện tử là nhóm thiết bị gần như không thể thiếu trong phòng lab, dây chuyền R&D và môi trường sản xuất.

Khác với tải điện trở cố định, thiết bị này cho phép đặt tải theo nhiều chế độ làm việc khác nhau để đánh giá độ ổn định điện áp, khả năng cấp dòng, công suất đầu ra và hành vi của nguồn trong các kịch bản thay đổi tải. Đây cũng là lý do tải giả điện tử thường được sử dụng cùng các thiết bị như đồng hồ vạn năng hoặc hệ SMU kiểm tra linh kiện bán dẫn để xây dựng quy trình đo kiểm đầy đủ hơn.

Vai trò của tải giả điện tử trong đo kiểm nguồn và năng lượng

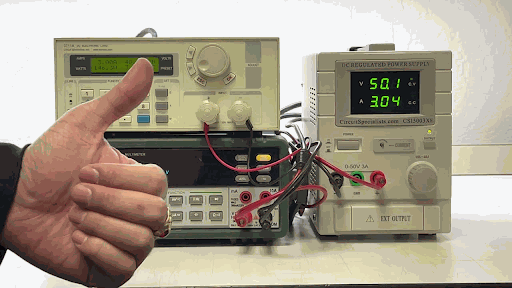

Trong thực tế, một nguồn DC hoặc bộ chuyển đổi không chỉ cần đạt thông số danh định mà còn phải duy trì hoạt động ổn định khi tải thay đổi. Tải giả điện tử giúp mô phỏng quá trình tiêu thụ điện có kiểm soát, từ đó kỹ sư có thể quan sát đáp ứng động, độ sụt áp, khả năng giới hạn dòng và hiệu suất làm việc của nguồn.

Nhóm thiết bị này đặc biệt phù hợp cho kiểm tra nguồn một chiều, bộ sạc, pin, UPS, hệ thống năng lượng mặt trời và các module công suất. Với những ứng dụng đòi hỏi quy trình thử lặp lại, thiết bị lập trình được còn hỗ trợ tự động hóa, ghi dữ liệu và xây dựng chuỗi kiểm tra ổn định hơn so với phương pháp tải điện trở truyền thống.

Các chế độ tải thường gặp và ý nghĩa khi thử nghiệm

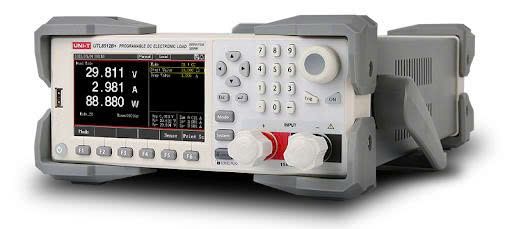

Một ưu điểm lớn của tải giả điện tử là khả năng làm việc theo nhiều chế độ như CC, CV, CP, CR. Mỗi chế độ phù hợp với một mục tiêu kiểm tra khác nhau, giúp người vận hành đánh giá đúng hành vi của nguồn thay vì chỉ nhìn vào một điểm đo tĩnh.

• CC (dòng không đổi): phù hợp để kiểm tra khả năng cấp dòng, độ ổn định điện áp và giới hạn bảo vệ của nguồn.
• CV (điện áp không đổi): thường hữu ích trong một số bài kiểm tra liên quan đến bộ sạc hoặc mạch nguồn cần giữ mức điện áp mục tiêu.
• CP (công suất không đổi): hỗ trợ đánh giá nguồn trong điều kiện tiêu thụ công suất ổn định, gần với nhiều tải điện tử thực tế.
• CR (điện trở không đổi): thích hợp khi cần mô phỏng hành vi của tải thuần trở hoặc quan sát đặc tính khởi động.

Việc chọn đúng chế độ tải giúp kết quả đo có ý nghĩa hơn, đặc biệt khi kiểm tra độ bền, hiệu suất chuyển đổi hoặc khả năng làm việc liên tục của bộ nguồn. Với các bài thử chuyên sâu hơn, người dùng thường kết hợp thêm thiết bị đo phụ trợ từ các hãng như HIOKI để theo dõi dòng, điện áp và các thông số liên quan một cách nhất quán.

Tiêu chí lựa chọn thiết bị phù hợp với ứng dụng

Khi chọn tải giả điện tử, cần bắt đầu từ dải điện áp, dòng điện và công suất của đối tượng cần thử. Đây là ba thông số nền tảng quyết định thiết bị có bao phủ đủ biên làm việc hay không. Trong môi trường công nghiệp, nên chừa thêm biên an toàn để hệ thống không phải vận hành sát ngưỡng liên tục.

Tiếp theo là kiểu ứng dụng: thử nguồn DC thông thường, mô phỏng tải LED, thử nguồn AC/DC, hay bài toán thu hồi năng lượng. Với các phép thử lặp lại nhiều bước, khả năng lập trình, giao tiếp điều khiển và tích hợp vào hệ thống tự động hóa cũng rất quan trọng. Nếu bài thử liên quan mạnh đến pin, module bán dẫn công suất hoặc đặc tuyến I-V, có thể tham khảo thêm hệ thiết bị đo kiểm lân cận như KEITHLEY hoặc các nền tảng SMU để mở rộng phạm vi đánh giá.

Minh họa dải sản phẩm tiêu biểu trong danh mục

Trong các sản phẩm nổi bật hiện có, dòng của EA Elektro-Automatik là ví dụ điển hình cho nhóm tải DC điện tử lập trình công suất cao. Các model như EA-ELR 12000-20, EA-ELR 11500-30 hay EA-ELR 11000-40 phù hợp với bài kiểm tra điện áp cao, khi cần dải làm việc mở rộng từ hàng trăm đến hàng nghìn volt.

Ở phía ưu tiên dòng lớn hơn, các model như EA-ELR 10500-90, EA-ELR 10360-120, EA-ELR 10200-210 hoặc EA-ELR 10080-510 cho thấy cách dải sản phẩm được phân bổ theo từng bài toán ứng dụng khác nhau: từ điện áp thấp, dòng rất cao cho tới cấu hình cân bằng giữa điện áp và dòng. Một số model trong danh mục đạt mức công suất 10000 W hoặc 15000 W, phù hợp cho các bài thử nguồn công suất lớn, hệ pin hoặc bộ biến đổi năng lượng yêu cầu tải có khả năng làm việc ổn định trong thời gian dài.

Ứng dụng phổ biến trong phòng lab và sản xuất

Trong nghiên cứu và phát triển, tải giả điện tử thường được dùng để xác minh thiết kế nguồn trước khi đưa sang giai đoạn thử nghiệm hệ thống. Kỹ sư có thể đánh giá độ ổn định khi thay đổi tải, kiểm tra phản ứng với quá tải, hoặc đo hiệu suất tại nhiều điểm vận hành khác nhau để tối ưu thiết kế.

Trong sản xuất, thiết bị này hỗ trợ kiểm tra đầu ra của bộ nguồn, bộ sạc, pin và hệ điện tử công suất trước khi xuất xưởng. Nhờ khả năng đặt tải lặp lại theo kịch bản xác định, doanh nghiệp có thể chuẩn hóa quy trình QC, giảm sai khác giữa các ca kiểm tra và thuận lợi hơn khi truy vết dữ liệu đo.

Những lưu ý khi vận hành và đánh giá kết quả

Khi sử dụng tải giả điện tử, cần quan tâm đến tản nhiệt, dây dẫn công suất, cách đấu nối và giới hạn an toàn của cả nguồn thử lẫn tải. Đặc biệt với bài kiểm tra điện áp cao hoặc dòng lớn, việc lựa chọn cáp, đầu nối và chế độ bảo vệ phù hợp có ảnh hưởng trực tiếp đến độ tin cậy của phép đo.

Ngoài ra, không nên đánh giá thiết bị chỉ dựa trên công suất danh định. Người dùng nên xem xét thêm dải điện áp hữu dụng, khả năng hút dòng ở mức điện áp thấp, độ ổn định trong các chế độ làm việc và mức độ phù hợp với quy trình thử thực tế. Một tải phù hợp là thiết bị giúp tái tạo được điều kiện vận hành mục tiêu, đồng thời hỗ trợ đo lặp lại và an toàn trong suốt quá trình kiểm tra.

Kết luận

Từ kiểm tra nguồn DC cơ bản đến các bài thử công suất cao, tải giả điện tử là mắt xích quan trọng để mô phỏng tải một cách chủ động và có kiểm soát. Việc lựa chọn đúng dải điện áp, dòng, công suất và chế độ vận hành sẽ giúp quá trình đo kiểm sát thực tế hơn, đồng thời hỗ trợ tối ưu hóa thiết kế, sản xuất và kiểm soát chất lượng.

Nếu bạn đang tìm thiết bị phù hợp cho phòng thử nghiệm, dây chuyền kiểm tra nguồn hoặc hệ thống năng lượng, nên bắt đầu từ yêu cầu ứng dụng cụ thể rồi đối chiếu với dải model và khả năng lập trình của từng dòng thiết bị. Cách tiếp cận này sẽ giúp chọn đúng giải pháp thay vì chỉ nhìn vào một thông số đơn lẻ.
