Máy kiểm tra quang học tự động (AOI) LEAPTRONIX

Trong dây chuyền điện tử và bán dẫn, việc phát hiện sớm lỗi lắp ráp, sai lệch linh kiện hoặc bất thường trên bề mặt PCB có ảnh hưởng trực tiếp đến tỷ lệ đạt, chi phí sửa lỗi và độ ổn định của quy trình. Vì vậy, máy kiểm tra quang học tự động (AOI) ngày càng được dùng như một công đoạn kiểm tra quan trọng sau in kem hàn, sau gắn linh kiện hoặc ở các bước xác nhận chất lượng trung gian.

Ở trang danh mục này, người dùng có thể tham khảo nhiều dòng AOI phục vụ các nhu cầu khác nhau, từ kiểm tra 2D/3D, đo lường hình học, đọc mã, OCR cho đến phát hiện lỗi lắp ráp và lỗi hàn trên nhiều kích thước bo mạch. Tùy bài toán sản xuất, doanh nghiệp có thể ưu tiên tốc độ, độ phân giải, khả năng lập trình hoặc mức độ tích hợp với dây chuyền hiện có.

Vai trò của AOI trong kiểm soát chất lượng điện tử

AOI là giải pháp kiểm tra bằng camera và xử lý hình ảnh để phát hiện các lỗi ngoại quan mà mắt thường khó kiểm soát ổn định khi sản lượng tăng cao. Hệ thống có thể kiểm tra sự hiện diện linh kiện, sai cực tính, lệch vị trí, tombstone, cầu hàn, thiếu thiếc, nhiễm bẩn hoặc một số khuyết tật bề mặt khác tùy cấu hình thiết bị.

Trong môi trường sản xuất hiện đại, AOI không chỉ giúp loại bỏ sản phẩm lỗi trước khi sang công đoạn tiếp theo mà còn tạo dữ liệu phản hồi cho kỹ thuật quy trình. Khi kết hợp với thống kê SPC hoặc phần mềm review lỗi, hệ thống hỗ trợ truy vết nguyên nhân và cải thiện tính ổn định của toàn bộ dây chuyền.

Những nhóm khả năng thường được quan tâm khi chọn máy AOI

Một hệ thống kiểm tra quang học tự động hiệu quả thường được đánh giá qua tổ hợp các yếu tố: độ phân giải hình ảnh, trường nhìn, công nghệ chiếu sáng, tốc độ kiểm tra, khả năng xử lý 2D/3D và mức độ linh hoạt khi thay đổi mã hàng. Với các nhà máy có nhiều model PCB, thời gian lập trình và khả năng nhập dữ liệu CAD cũng là tiêu chí rất thực tế.

Ngoài ra, doanh nghiệp thường quan tâm đến khả năng giao tiếp với dây chuyền qua SMEMA, Hermes, Ethernet hoặc các tín hiệu Pass/Fail. Với các ứng dụng cần kiểm tra sâu hơn về hình học hoặc cao độ, nên cân nhắc những nền tảng có thêm chức năng đo lường thay vì chỉ dừng ở nhận diện lỗi ngoại quan.

Một số dòng AOI tiêu biểu trong danh mục

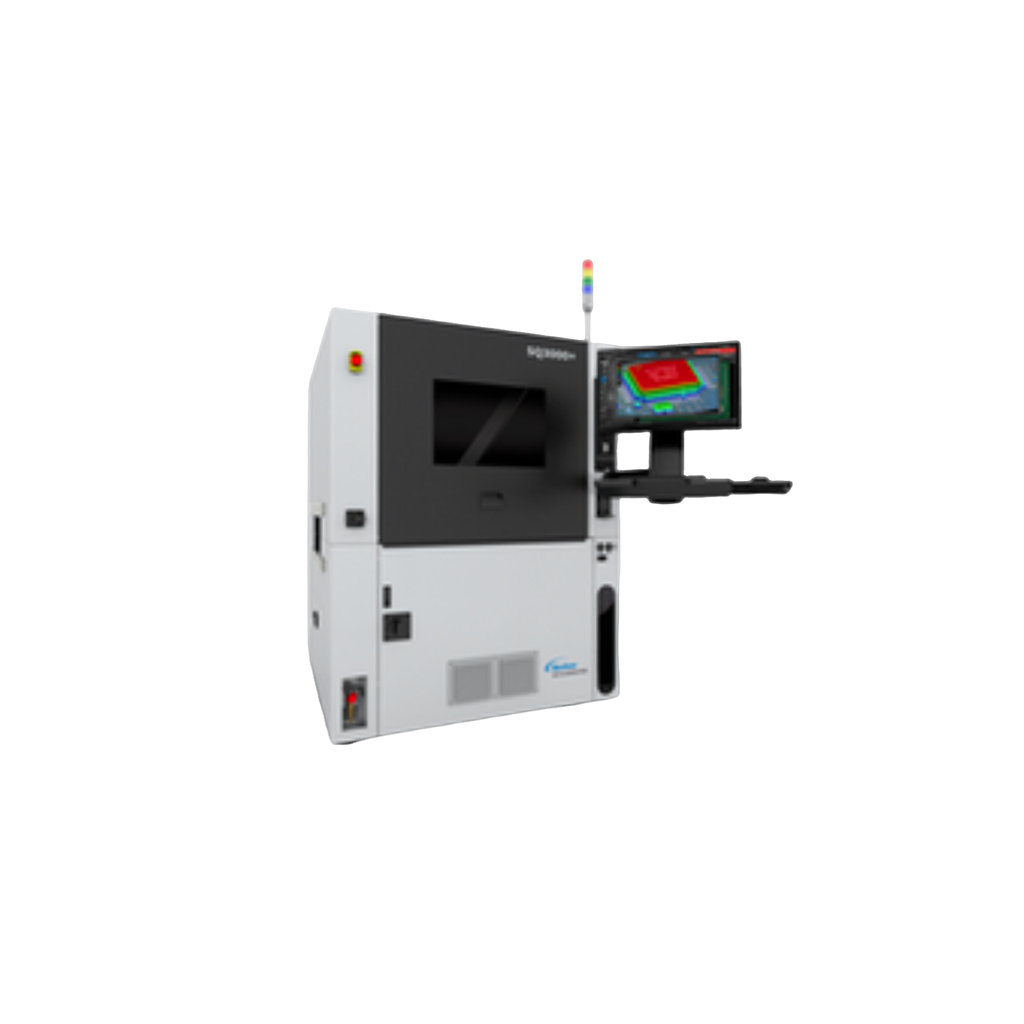

Ở nhóm thiết bị thiên về kiểm tra và đo lường nâng cao, Nordson là hãng nổi bật với các hệ thống như Nordson SQ3000+ và Nordson SQ3000M2. Các model này phù hợp cho các bài toán cần kết hợp AOI với đo lường quang học, kiểm tra 2D+3D, xử lý hình ảnh tự động và hỗ trợ nhập dữ liệu phục vụ lập trình nhanh.

Một số cấu hình trong dòng SQ3000 còn hỗ trợ đọc mã vạch, OCR/OCV, phân tích theo thư viện đã thiết lập và giao tiếp với dây chuyền sản xuất. Đây là hướng phù hợp khi nhà máy cần vừa phát hiện lỗi vừa thu thập dữ liệu kiểm soát quy trình trên các bo mạch có mật độ linh kiện cao.

Ở phân khúc phục vụ kiểm tra lỗi board mạch, Maker-Ray có các model như AIS300, AIS301, AIS203-12C hoặc AIS203-29C. Những dòng này tập trung vào các lỗi lắp đặt, lỗi hàn, đọc mã QR và OCR, đồng thời hỗ trợ kích thước PCB tương đối đa dạng. Với nhu cầu kiểm tra bo mạch theo dạng inline hoặc bán inline, đây là nhóm thiết bị đáng cân nhắc khi ưu tiên tính thực dụng trong vận hành.

Ngoài ra, MANNCORP Sherlock-300B cũng là một lựa chọn tiêu biểu cho bài toán kiểm tra tự động hàng loạt, đặc biệt khi cần bao phủ linh kiện nhỏ và cần phần mềm hỗ trợ lập trình, review hoặc SPC. Mỗi dòng máy có thế mạnh riêng, vì vậy việc chọn thiết bị nên dựa trên loại lỗi cần phát hiện và nhịp sản xuất thực tế hơn là chỉ nhìn vào một thông số đơn lẻ.

Phân biệt AOI 2D, AOI 3D và AOI có đo lường

AOI 2D thường phù hợp cho các tác vụ kiểm tra hiện diện, cực tính, dịch chuyển, sai linh kiện hoặc những lỗi ngoại quan dễ nhận biết từ ảnh bề mặt. Đây là cấu hình phổ biến, thời gian xử lý nhanh và phù hợp với nhiều line SMT tiêu chuẩn.

Trong khi đó, AOI 3D bổ sung khả năng đánh giá cao độ, đồng phẳng hoặc thể tích tương đối của mối hàn, hữu ích hơn với BGA, microBGA, linh kiện chân ẩn hoặc các vị trí mà ảnh 2D khó phản ánh đầy đủ. Một số hệ thống như SQ3000M2 còn đi xa hơn khi tích hợp mô-đun đo lường, giúp kiểm tra không chỉ lỗi lắp ráp mà còn cả các đặc tính hình học cần kiểm soát chặt.

Nếu ứng dụng thiên về wafer, chip hoặc kiểm tra đặc thù trong công đoạn bán dẫn, người dùng có thể tham khảo thêm thiết bị kiểm tra khuyết tật linh kiện bán dẫn để có góc nhìn phù hợp hơn với đối tượng kiểm tra.

Tiêu chí lựa chọn phù hợp với dây chuyền sản xuất

Khi đánh giá thiết bị, trước hết nên xác định rõ sản phẩm cần kiểm tra là PCB SMT thông thường, bo mạch có linh kiện kích thước nhỏ, cụm đóng gói điện tử hay đối tượng kiểm tra gần với ứng dụng bán dẫn. Từ đó mới xác định dải kích thước PCB, yêu cầu khoảng hở chiều cao, loại lỗi mục tiêu và mức độ cần thiết của công nghệ 3D hoặc đo lường.

Tiếp theo là bài toán về năng suất: tốc độ quét, thời gian lập trình khi đổi mã, khả năng dùng thư viện linh kiện và hỗ trợ nhập file CAD. Với nhà máy có tần suất thay đổi sản phẩm cao, đây là các yếu tố ảnh hưởng rất lớn đến hiệu quả vận hành thực tế.

Cuối cùng là khả năng tích hợp và mở rộng. Những tùy chọn như phần mềm SPC, đầu đọc mã vạch, review lỗi ngoại tuyến hoặc giao tiếp SMEMA/Hermes sẽ đặc biệt hữu ích nếu doanh nghiệp muốn đồng bộ AOI với hệ thống sản xuất và truy xuất dữ liệu chất lượng về sau. Nếu quy trình có yêu cầu kiểm soát nhiệt độ thiết bị hoặc môi trường đi kèm, cũng có thể tham khảo thêm máy làm lạnh Chiller trong hệ sinh thái liên quan.

Ứng dụng thực tế của máy kiểm tra quang học tự động

AOI được ứng dụng rộng trong dây chuyền SMT, kiểm tra bo mạch sau gắn linh kiện, xác nhận lỗi hàn, kiểm tra mã nhận diện và hỗ trợ phân loại sản phẩm lỗi trước khi vào công đoạn thử nghiệm điện hoặc lắp ráp cuối. Trong các môi trường sản xuất điện tử có yêu cầu truy vết cao, dữ liệu từ AOI còn giúp kỹ sư nhanh chóng khoanh vùng lỗi theo công đoạn.

Với các model có năng lực xử lý ảnh nâng cao, hệ thống còn phù hợp cho ứng dụng kiểm tra gói linh kiện, kết cấu bề mặt và các bài toán đòi hỏi độ ổn định lặp lại cao. Trong hệ sinh thái kiểm tra rộng hơn, AOI thường đi cùng các giải pháp như hệ thống kiểm tra nhiệt trong bán dẫn hoặc các công cụ xác minh chuyên sâu khác tùy ngành.

Một số câu hỏi thường gặp

AOI có thay thế hoàn toàn kiểm tra thủ công không?

Không hoàn toàn. AOI giúp tự động hóa phần lớn tác vụ kiểm tra lặp lại và tăng độ ổn định, nhưng trong nhiều trường hợp vẫn cần kỹ sư review lỗi hoặc xác minh ở các điểm nghi vấn.

Nên chọn AOI theo hãng hay theo bài toán kiểm tra?

Nên bắt đầu từ bài toán kiểm tra thực tế: loại PCB, lỗi mục tiêu, năng suất và mức độ tích hợp dây chuyền. Hãng và model sẽ phù hợp khi các yêu cầu kỹ thuật đã được xác định rõ.

Khi nào cần AOI có đo lường?

Khi doanh nghiệp cần kiểm soát thêm yếu tố cao độ, đồng phẳng, vị trí hình học hoặc các đặc tính mà ảnh 2D thông thường chưa đủ để kết luận chính xác.

Việc lựa chọn máy kiểm tra quang học tự động (AOI) nên được xem như một quyết định về năng lực kiểm soát chất lượng lâu dài, không chỉ là đầu tư một thiết bị kiểm tra đơn lẻ. Nếu xác định đúng loại lỗi cần phát hiện, mức độ tự động hóa mong muốn và khả năng tích hợp với dây chuyền, doanh nghiệp sẽ dễ dàng chọn được giải pháp phù hợp trong các dòng máy của Nordson, Maker-Ray hoặc MANNCORP đang có trong danh mục.
