Máy thử xung cuộn dây Puton

Trong kiểm tra chất lượng cuộn dây, nhiều lỗi chỉ xuất hiện khi thiết bị làm việc dưới xung điện áp cao thay vì ở các phép đo điện trở hay thông mạch thông thường. Đó là lý do máy thử xung cuộn dây được sử dụng rộng rãi trong sản xuất motor, biến áp, cuộn cảm, linh kiện điện từ và cả công việc sửa chữa, bảo trì sau quấn lại.

So với các phương pháp đo cơ bản, thiết bị này giúp phát hiện sớm sai khác giữa các vòng dây, vấn đề cách điện hoặc bất thường trong đáp ứng xung của cuộn dây. Khi chọn đúng model và xây dựng quy trình kiểm tra phù hợp, doanh nghiệp có thể giảm rủi ro lỗi đầu ra, rút ngắn thời gian kiểm tra và tăng tính nhất quán giữa các lô sản xuất.

Vì sao thiết bị này quan trọng trong thực tế sản xuất?

Một cuộn dây có thể vẫn cho kết quả bình thường khi đo bằng các thiết bị cơ bản nhưng lại tồn tại lỗi ngắn mạch vòng, suy giảm cách điện hoặc sai lệch cấu trúc quấn. Trong các trường hợp đó, việc chỉ dùng đồng hồ vạn năng thường chưa đủ để phản ánh đúng chất lượng làm việc thực tế.

Máy thử xung tạo xung điện áp lên cuộn dây và ghi nhận dạng sóng đáp ứng, từ đó so sánh với mẫu chuẩn hoặc đánh giá theo các tiêu chí cài đặt sẵn. Cách tiếp cận này đặc biệt hữu ích ở công đoạn kiểm tra cuối dây chuyền, kiểm tra sau sửa chữa hoặc khi cần đối chiếu nhanh giữa các cuộn dây cùng loại.

Những tiêu chí nên cân nhắc khi chọn máy thử xung cuộn dây

Yếu tố đầu tiên là dải điện áp xung. Nếu kiểm tra các cuộn dây nhỏ, dải điện áp thấp đến trung bình có thể đã phù hợp; ngược lại, với ứng dụng yêu cầu mức xung cao hơn, doanh nghiệp nên chọn model có biên độ điện áp rộng để tránh thiếu khả năng kiểm tra khi mở rộng sản phẩm sau này.

Yếu tố thứ hai là ngưỡng độ tự cảm tối thiểu có thể đo và tốc độ kiểm tra. Các dây chuyền cần throughput cao nên ưu tiên máy có thời gian đo ngắn, khả năng lưu dạng sóng chuẩn và thao tác gọi chương trình nhanh. Ngoài ra, các tính năng như giao tiếp LAN, RS-232, USB hay I/O điều khiển PLC cũng rất quan trọng nếu máy cần tích hợp vào hệ thống tự động hóa.

Một tiêu chí khác thường bị bỏ sót là khả năng phân tích dạng sóng. Các phương pháp so sánh theo diện tích, vi sai, Laplacian, Flutter hoặc corona giúp việc phát hiện lỗi ổn định hơn so với đánh giá bằng mắt. Đây là điểm đáng cân nhắc khi đơn vị cần kiểm soát chất lượng chặt chẽ và muốn giảm phụ thuộc vào kinh nghiệm cá nhân của người vận hành.

Một số cấu hình tiêu biểu trong danh mục

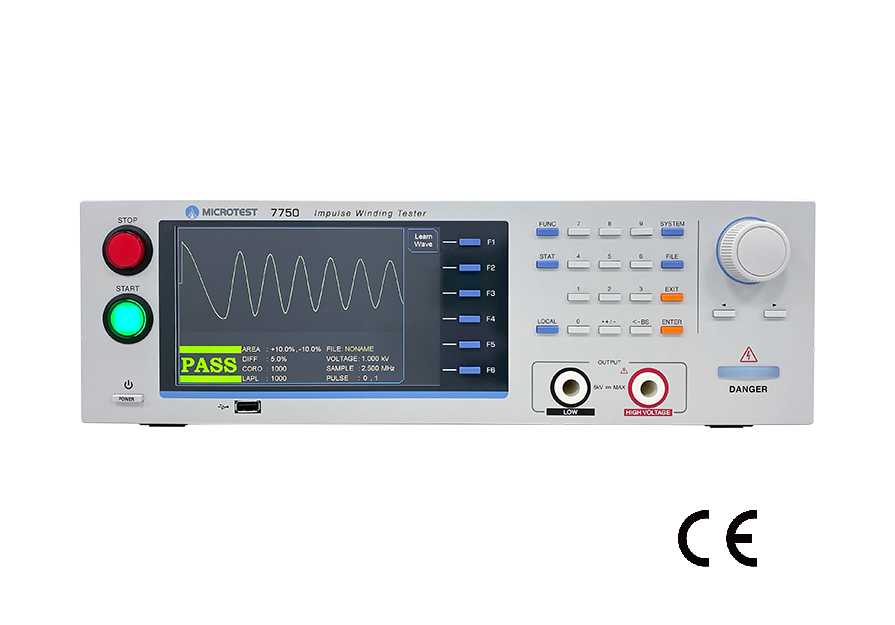

Ở nhóm thiết bị có khả năng phân tích sâu, MICROTEST là lựa chọn đáng chú ý với các model như MICROTEST 7750-1S, 7750-5S và 7750-10S. Các model này có tốc độ lấy mẫu 200 MHz, hỗ trợ nhiều phương pháp so sánh dạng sóng, tích hợp bộ nhớ lưu mẫu kiểm tra và có giao diện phù hợp cho môi trường sản xuất cần thao tác lặp lại nhiều lần.

Nếu cần cấu hình 2 kênh, MICROTEST 7703 phù hợp với bài toán kiểm tra nhiều điểm hơn trong cùng hệ thống, đồng thời hỗ trợ điều khiển từ xa PLC. Với doanh nghiệp cần kết hợp khả năng đánh giá dạng sóng và mức điện áp kiểm tra phù hợp cho nhiều loại cuộn dây, đây là nhóm sản phẩm nên được xem xét kỹ.

Ở phân khúc khác, HIOKI ST4030A cung cấp dải điện áp 100 V đến 4200 V, hỗ trợ nhiều mức lấy mẫu và đánh giá đạt/không đạt dựa trên giá trị LC, RC cùng đáp ứng dạng sóng. Trong khi đó, các model MultiTech như MTJ-9813, MTJ-9815, MTJ-9816, MTJ-9810 hay dòng MT9918 nhiều kênh lại phù hợp khi doanh nghiệp cần mở rộng lựa chọn theo dải điện áp, số kênh và mức đầu tư.

Lựa chọn theo nhu cầu ứng dụng thay vì chỉ nhìn thương hiệu

Trong môi trường B2B, việc chọn máy không nên chỉ dựa vào tên hãng mà cần bám sát sản phẩm đang sản xuất. Nếu doanh nghiệp kiểm tra cuộn dây có độ tự cảm rất thấp, cần đặc biệt chú ý ngưỡng đo nhỏ nhất mà máy hỗ trợ. Chẳng hạn, một số model của MICROTEST cho phép làm việc với ngưỡng rất thấp, trong khi một số model khác phù hợp hơn với cuộn dây có độ tự cảm lớn hơn.

Với dây chuyền yêu cầu điện áp xung cao, các model như MultiTech MTJ-9810 hoặc MICROTEST 7750-10S sẽ phù hợp hơn về mặt phạm vi ứng dụng. Nếu cần màn hình cảm ứng, bộ nhớ nhiều chương trình kiểm tra và giao tiếp mạng phục vụ quản lý dữ liệu, có thể tham khảo thêm thiết bị từ HIOKI. Cách chọn tốt nhất là đối chiếu trực tiếp giữa yêu cầu kiểm tra, dải điện áp, số kênh, tốc độ và cách máy được tích hợp vào quy trình hiện có.

Kinh nghiệm sử dụng để khai thác hiệu quả hơn

Trong thực tế, hiệu quả của máy thử xung không chỉ nằm ở thông số phần cứng mà còn phụ thuộc vào cách xây dựng mẫu chuẩn và tiêu chí đánh giá. Nếu dạng sóng chuẩn được lưu không đúng, hoặc người dùng thay đổi điều kiện gá kẹp giữa các lần đo, kết quả có thể thiếu ổn định dù bản thân thiết bị vẫn hoạt động bình thường.

Do đó, nên chuẩn hóa quy trình theo từng mã cuộn dây: cách đấu nối, số lần áp xung, điện áp kiểm tra, điều kiện PASS/FAIL và cách lưu trữ dữ liệu. Với đơn vị đang thiết kế quy trình kiểm tra rộng hơn cho linh kiện và mạch điện tử, có thể tham khảo thêm nhóm thiết bị kiểm tra đặc tính linh kiện bán dẫn, SMU để mở rộng hệ thống kiểm thử theo hướng đồng bộ hơn.

Khi nào nên chọn máy 1 kênh, 2 kênh hoặc nhiều kênh?

Máy 1 kênh thường phù hợp với nhu cầu kiểm tra độc lập từng cuộn dây, quy trình đơn giản hoặc sản lượng vừa phải. Đây là lựa chọn hợp lý nếu doanh nghiệp ưu tiên thao tác dễ, chi phí đầu tư gọn và không cần chuyển đổi giữa nhiều điểm đo trong cùng một chu kỳ.

Máy 2 kênh hoặc 3 kênh phù hợp hơn khi cần tăng tốc thao tác, kiểm tra nhiều cuộn dây hoặc nhiều vị trí trong cùng cụm sản phẩm. Ví dụ, MultiTech MT9918AS và MT9918S cung cấp cấu hình 3 kênh, trong khi MICROTEST 7703 là lựa chọn 2 kênh. Việc chọn số kênh nên dựa trên bố trí jig, sản lượng mục tiêu và mức độ tự động hóa của dây chuyền thay vì chỉ nhìn vào giá thiết bị.

Kết luận

Một thiết bị phù hợp sẽ giúp việc kiểm tra cuộn dây chuyển từ đánh giá cảm tính sang quy trình có dữ liệu, có mẫu chuẩn và dễ lặp lại. Khi so sánh các model trong danh mục, nên ưu tiên những yếu tố thực sự ảnh hưởng đến công việc hằng ngày như dải điện áp xung, ngưỡng độ tự cảm, tốc độ đo, số kênh, khả năng phân tích dạng sóng và giao tiếp với hệ thống ngoài.

Nếu đã xác định rõ loại cuộn dây cần kiểm tra và cách vận hành trên dây chuyền, việc chọn máy thử xung cuộn dây sẽ trở nên đơn giản hơn nhiều. Đây không chỉ là thiết bị đo kiểm riêng lẻ mà còn là công cụ giúp nâng độ tin cậy của sản phẩm trước khi xuất xưởng hoặc bàn giao cho khách hàng.
