Máy toàn đạc điện tử E-survey

Trong công tác trắc địa, khảo sát địa hình hay bố trí điểm thi công, yêu cầu lớn nhất thường không chỉ là đo được số liệu mà còn phải đo nhanh, ổn định và dễ xử lý dữ liệu sau hiện trường. Đó là lý do máy toàn đạc điện tử vẫn là nhóm thiết bị quan trọng trong nhiều dự án xây dựng, hạ tầng, địa chính và kiểm tra hiện trạng công trình.

Thiết bị này kết hợp khả năng đo góc, đo khoảng cách và xử lý dữ liệu trên cùng một hệ thống, giúp rút gọn thao tác so với cách đo rời từng bước. Với người dùng đang tìm hiểu danh mục, điều đáng quan tâm không chỉ là model nào đang có sẵn mà còn là máy phù hợp với phạm vi đo, độ chính xác, môi trường làm việc và cách khai thác dữ liệu thực tế.

Vai trò của máy toàn đạc trong công việc khảo sát và thi công

Máy toàn đạc điện tử được dùng để xác định vị trí điểm, đo tọa độ, đo cao độ tương đối, bố trí tim trục và kiểm tra sai lệch vị trí ngoài hiện trường. Trong các công việc cần độ chính xác cao, việc kết hợp đo góc và đo cạnh trên cùng một thiết bị giúp giảm thời gian thao tác, đồng thời hạn chế sai số phát sinh khi chuyển đổi giữa nhiều dụng cụ.

Ở thực tế công trường, thiết bị này xuất hiện nhiều trong đo đạc địa chính, khảo sát địa hình, cắm mốc, chuyển bản vẽ ra thực địa và kiểm tra hoàn công. Khi làm việc theo nhóm, người dùng còn có thể phối hợp thêm máy bộ đàm để trao đổi nhanh giữa vị trí đặt máy và vị trí gương, đặc biệt hữu ích trên công trường rộng hoặc có nhiều vật cản.

Cấu tạo và nguyên lý hoạt động cơ bản

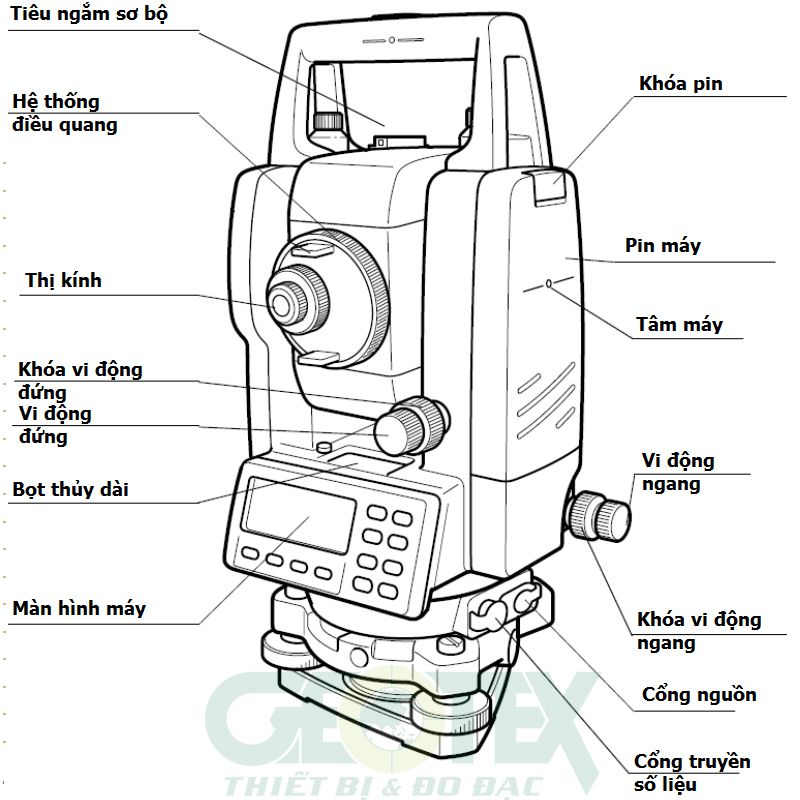

Một máy toàn đạc thường gồm khối đo góc, khối đo xa EDM, ống kính ngắm, bộ bù nghiêng, bàn phím, màn hình và bộ xử lý dữ liệu tích hợp. Các thành phần này phối hợp với nhau để người vận hành vừa ngắm mục tiêu, vừa đọc kết quả đo, lưu điểm và thực hiện một số bài toán trắc địa ngay trên máy.

Về nguyên lý, thiết bị phát tín hiệu đến gương hoặc mục tiêu phản xạ, sau đó nhận tín hiệu quay về để tính khoảng cách. Song song với đó, hệ thống đo góc ngang và góc đứng sẽ ghi nhận phương vị ngắm. Từ các dữ liệu này, máy có thể hỗ trợ tính tọa độ, giao hội, bố trí điểm hoặc nhiều tác vụ hiện trường khác, tùy phần mềm và cấu hình của từng dòng máy.

Những tiêu chí quan trọng khi chọn máy toàn đạc điện tử

Khi so sánh các model, người dùng nên bắt đầu từ độ chính xác đo góc, khả năng đo có gương và không gương, thời gian đo, mức bảo vệ bụi nước và thời lượng pin. Đây là các thông số ảnh hưởng trực tiếp đến hiệu quả làm việc ngoài thực địa, nhất là với các đội khảo sát di chuyển nhiều hoặc thi công trong điều kiện môi trường khắc nghiệt.

Nếu công việc chủ yếu là bố trí điểm thông thường, kiểm tra hiện trạng hoặc đo trên cự ly phổ biến, các dòng 5” có thể là lựa chọn cân bằng giữa chi phí và nhu cầu sử dụng. Ngược lại, với các tác vụ cần kiểm soát sai số chặt hơn, người dùng thường ưu tiên các model 2” hoặc dòng có bộ bù trục kép, bộ nhớ tốt và khả năng truyền dữ liệu thuận tiện qua USB hoặc Bluetooth.

Một điểm cũng rất đáng lưu ý là hệ sinh thái khai thác dữ liệu sau đo. Máy có bộ nhớ trong phù hợp, hỗ trợ cổng kết nối phổ biến và thao tác nhập liệu thuận tiện sẽ giúp tiết kiệm đáng kể thời gian xử lý bản vẽ, xuất dữ liệu và đối chiếu hồ sơ hoàn công.

Một số dòng máy tiêu biểu trong danh mục

Trong nhóm thiết bị phổ biến hiện nay, TOPCON là thương hiệu được nhiều đơn vị khảo sát và thi công quan tâm nhờ dải model đa dạng. Chẳng hạn, TOPCON GM-52 và GM-55 phù hợp với nhu cầu đo đạc hiện trường thông dụng, trong khi Topcon GM-105 là lựa chọn đáng chú ý khi cần khả năng đo ổn định, thời gian hoạt động dài và mức bảo vệ môi trường tốt.

Ở nhóm sản phẩm khác, GPI-600L cho thấy định hướng đáp ứng công việc đo đạc có nhu cầu kết nối và lưu trữ dữ liệu tương đối linh hoạt. Với người dùng quan tâm đến các phương án khác trong hệ thiết bị trạm tổng, có thể tham khảo thêm các dòng từ Sokkia, GEOMAX, GEO-Fennel hoặc SATLAB tùy theo thói quen vận hành, bài toán công việc và ngân sách đầu tư.

Một số model như GEO-Fennel FTS 300, GEO-Fennel FTS 310, SATLAB SLT5 hay SATLAB SLT2 cũng phù hợp để tham khảo khi cần so sánh giữa độ chính xác đo góc, dải đo và mức bảo vệ thiết bị. Việc lựa chọn nên dựa trên nhu cầu thực tế thay vì chỉ nhìn vào một thông số đơn lẻ.

Ứng dụng thực tế theo từng nhóm nhu cầu

Trong khảo sát địa hình và địa chính, máy toàn đạc giúp thu thập điểm đo phục vụ thành lập bản đồ, kiểm tra ranh giới, cao độ và hiện trạng khu đất. Với các công trình dân dụng, nhà xưởng hay hạ tầng giao thông, thiết bị thường được dùng để chuyển tọa độ thiết kế ra thực địa, kiểm tra tim trục, cốt cao độ và sai lệch thi công theo từng giai đoạn.

Ở các dự án cần đồng bộ nhiều hạng mục ngoài hiện trường, khả năng lưu và xuất dữ liệu nhanh giúp tổ đội giảm thời gian nhập lại số liệu bằng tay. Trong những hệ công việc chuyên sâu hơn về khảo sát môi trường nước hoặc khu vực mặt nước, người dùng có thể tham khảo thêm nhóm thiết bị khảo sát thủy văn & hải dương học để mở rộng giải pháp phù hợp theo điều kiện đo đặc thù.

Lưu ý khi vận hành và khai thác dữ liệu

Để kết quả đo ổn định, người dùng cần chú ý đến thao tác cân bằng máy, định tâm, kiểm tra pin, tình trạng gương và điều kiện quan sát thực tế. Dù cùng một model, độ tin cậy của dữ liệu vẫn phụ thuộc nhiều vào quy trình dựng máy, môi trường ánh sáng, khoảng cách đo và cách người vận hành kiểm tra sai số lặp.

Sau quá trình đo, dữ liệu nên được sao lưu và chuyển đổi theo đúng định dạng mà đơn vị đang sử dụng. Những model có hỗ trợ USB, RS-232 hoặc Bluetooth thường giúp luồng công việc mượt hơn khi cần chuyển điểm đo sang phần mềm xử lý hoặc bản vẽ CAD. Đây là yếu tố rất thực tế với doanh nghiệp muốn rút ngắn thời gian từ hiện trường đến hồ sơ kỹ thuật.

Nên chọn dòng máy nào cho doanh nghiệp?

Không có một lựa chọn chung cho mọi đội khảo sát. Nếu doanh nghiệp cần thiết bị phục vụ công việc phổ thông, ưu tiên độ bền, thao tác quen tay và khả năng đo ổn định, các dòng của TOPCON, Sokkia hoặc GEO-Fennel thường là những cái tên dễ đưa vào danh sách so sánh. Nếu nhu cầu nghiêng về cân bằng chi phí đầu tư với bộ tính năng đủ dùng, có thể xem thêm các model từ GPI, SATLAB hoặc GEOMAX.

Điều quan trọng là xác định rõ môi trường làm việc, dải đo thường xuyên, yêu cầu chính xác và cách quản lý dữ liệu sau đo. Khi những tiêu chí này được làm rõ, việc chọn máy toàn đạc điện tử sẽ thực tế hơn nhiều so với cách chỉ nhìn vào tên model hoặc thông số nổi bật trên giấy.

Kết luận

Máy toàn đạc điện tử là thiết bị nền tảng trong nhiều bài toán khảo sát và bố trí công trình nhờ khả năng tích hợp đo góc, đo khoảng cách và xử lý dữ liệu ngay tại hiện trường. Một danh mục tốt không chỉ cần nhiều model, mà còn cần giúp người dùng hiểu rõ sự khác nhau giữa các dòng máy để chọn đúng theo ứng dụng thực tế.

Nếu đang tìm thiết bị cho đội khảo sát, thi công hoặc kiểm tra hiện trạng, bạn nên bắt đầu từ độ chính xác cần thiết, phạm vi đo thường gặp, khả năng lưu trữ dữ liệu và điều kiện môi trường làm việc. Từ đó, việc so sánh giữa các model như TOPCON GM-52, GM-55, GM-105, GPI-600L, GEO-Fennel FTS 300, FTS 310 hay SATLAB SLT2, SLT5 sẽ trở nên rõ ràng và sát nhu cầu hơn.
