Cảm biến, bộ chuyển đổi áp suất tuyệt đối Senseca

Trong nhiều hệ thống đo lường và điều khiển, việc xác định áp suất theo mốc chân không tuyệt đối là yêu cầu quan trọng để bảo đảm độ tin cậy của dữ liệu. Cách đo này đặc biệt hữu ích khi cần theo dõi chân không, quy trình kín, môi trường khí đặc thù hoặc các ứng dụng mà áp suất khí quyển thay đổi có thể làm sai lệch kết quả.

Cảm biến, bộ chuyển đổi áp suất tuyệt đối vì thế được dùng rộng rãi trong công nghiệp quá trình, thiết bị phòng thí nghiệm, hệ thống chân không, bán dẫn, HVAC, dầu khí và nhiều bài toán giám sát áp suất chính xác. Tùy từng ứng dụng, người dùng có thể lựa chọn dạng đầu dò tín hiệu analog, bộ chuyển đổi có hiển thị, hoặc cảm biến chuyên dụng cho dải chân không và áp suất tuyệt đối thấp đến cao.

Áp suất tuyệt đối phù hợp với những ứng dụng nào?

Khác với áp suất tương đối lấy mốc theo áp suất khí quyển, áp suất tuyệt đối luôn tham chiếu đến chân không tuyệt đối. Nhờ đó, phép đo ổn định hơn khi môi trường lắp đặt có biến động thời tiết, độ cao hoặc điều kiện vận hành thay đổi theo thời gian.

Nhóm thiết bị này thường xuất hiện trong các bài toán đo áp suất đường ống kín, bồn chứa, hệ thống hút chân không, kiểm soát quy trình hóa chất, dầu khí, thiết bị nghiên cứu và các dây chuyền cần đọc chính xác mức áp suất thực. Nếu nhu cầu của bạn nghiêng về môi trường chân không sâu hoặc đầu dò chuyên dùng cho hệ chân không, có thể tham khảo thêm cảm biến và bộ chuyển đổi áp suất chân không.

Các dạng thiết bị thường gặp trong danh mục

Danh mục này bao gồm cả cảm biến áp suất tuyệt đối dạng công nghiệp phổ thông lẫn các bộ chuyển đổi chuyên dụng cho điều kiện đo đặc thù. Điểm khác nhau chính thường nằm ở dải đo, kiểu tín hiệu đầu ra, kết nối cơ khí, chuẩn kết nối điện và môi trường vận hành.

Với nhu cầu đo áp suất tuyệt đối trong công nghiệp nói chung, các model như AEP Transducers TP14, AEP Transducers TP12 hoặc AEP Transducers LabTP14 phù hợp với các hệ thống cần ngõ ra 4-20 mA hoặc điện áp, kết cấu cơ khí chắc chắn và cấp bảo vệ đáp ứng môi trường làm việc phổ biến. Trong khi đó, Senseca GMUD MP-S-MA0 và GMUD MP-S-MA1 là lựa chọn đáng chú ý cho dải mbar tuyệt đối thấp, đồng thời có hiển thị và khả năng chọn tín hiệu đầu ra theo menu.

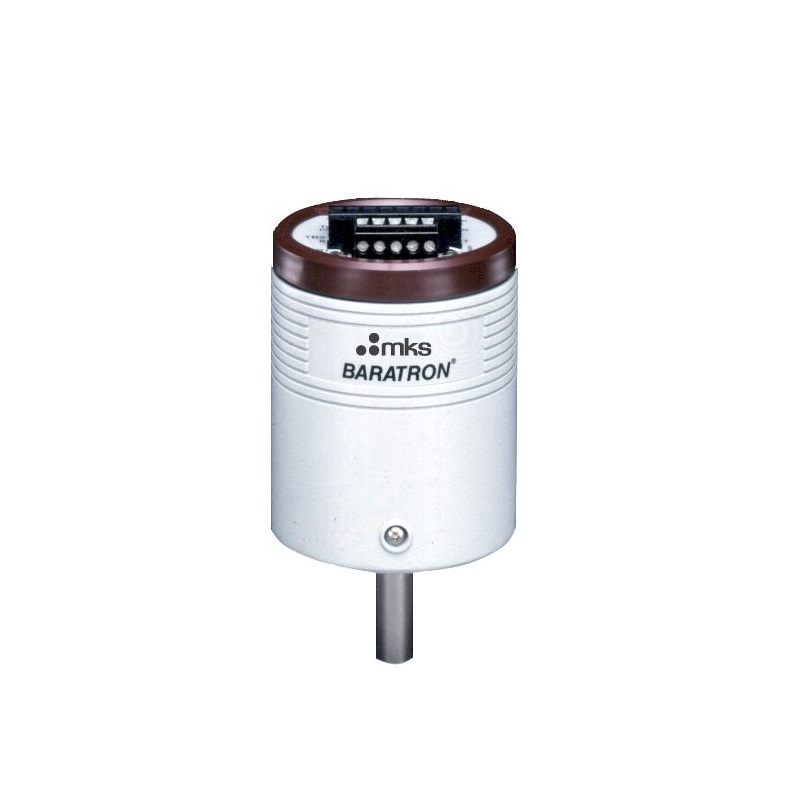

Ở phân khúc chuyên sâu hơn, MKS cung cấp nhiều giải pháp cho đo áp suất tuyệt đối và chân không, từ cảm biến Piezo như MKS 902B, MKS 910 đến các dòng Baratron® như AA06A, 220DA hay 430E. Đây là nhóm thiết bị thường được quan tâm trong hệ thống chân không, quy trình bán dẫn hoặc các ứng dụng yêu cầu độ ổn định và độ nhạy cao theo dải đo chuyên biệt.

Tiêu chí chọn cảm biến áp suất tuyệt đối theo nhu cầu thực tế

Yếu tố đầu tiên cần xác định là dải đo. Nếu hệ thống làm việc ở vùng áp suất thấp hoặc gần chân không, nên ưu tiên thiết bị được thiết kế riêng cho dải mbar abs, Torr hoặc chân không. Ngược lại, với ứng dụng quy trình công nghiệp có áp suất cao hơn, cần xem xét các model có dải bar hoặc MPa phù hợp để tránh quá tải và duy trì độ phân giải hữu ích.

Tiếp theo là kiểu tín hiệu đầu ra. Trong hệ thống PLC, DCS hoặc SCADA, 4-20 mA vẫn là lựa chọn quen thuộc nhờ khả năng truyền tín hiệu ổn định trên khoảng cách dài. Với tủ điều khiển, bộ ghi hoặc thiết bị hiển thị cục bộ, đầu ra 0-10 V hay 0-5 V có thể thuận tiện hơn. Một số model trong danh mục còn hỗ trợ giao tiếp số hoặc cấu hình ngõ ra linh hoạt, giúp việc tích hợp vào hệ thống hiện hữu dễ dàng hơn.

Ngoài ra, đừng bỏ qua các yếu tố như kiểu ren hoặc đầu nối quy trình, vật liệu phần tử tiếp xúc, cấp bảo vệ IP, giới hạn nhiệt độ làm việc và khả năng chịu quá áp. Với ứng dụng quá trình nói chung, người dùng cũng có thể mở rộng tham khảo cảm biến đo áp suất công nghiệp để so sánh thêm theo điều kiện lắp đặt và chuẩn kết nối.

Một số nhóm sản phẩm tiêu biểu trong danh mục

Trong dải ứng dụng công nghiệp phổ thông, các model của AEP Transducers như TP14, TP12, TP2 hay LabTP14 phù hợp với bài toán đo áp suất tuyệt đối và áp suất đo trong nhiều mức dải khác nhau. Điểm dễ nhận thấy là thiết bị có nhiều lựa chọn đầu ra, cấp bảo vệ IP65 đến IP67 tùy model, cùng vật liệu cảm biến bằng thép không gỉ phù hợp với môi trường công nghiệp.

Với nhu cầu theo dõi áp suất tuyệt đối ở dải thấp hơn, Senseca GMUD MP-S-MA0 và GMUD MP-S-MA1 mang lại hướng tiếp cận thực tế cho các hệ thống khí, đường ống mềm hoặc ứng dụng gắn tường. Trong khi đó, Auto Instrument AT3051TG(TA) hướng đến các môi trường quy trình như dầu khí, hóa chất, nhà máy điện, nơi cần đầu ra dòng 4-20 mA, giao thức HART và yêu cầu làm việc với chất lỏng hoặc khí.

Riêng ở mảng chân không và bán dẫn, các model MKS 902B, MKS 910 hoặc Baratron® MKS 220DA, 430E, AA06A nổi bật nhờ khả năng làm việc ở dải Torr, tích hợp giao tiếp analog hoặc số, và thiết kế phù hợp với kết nối chuyên dùng như NW16 ISO-KF hoặc VCR. Nếu ứng dụng của bạn tập trung vào phép đo theo mốc khí quyển thay vì chân không tuyệt đối, có thể xem thêm cảm biến và bộ chuyển đổi áp suất khí quyển.

Lưu ý khi lắp đặt và tích hợp hệ thống

Để cảm biến làm việc ổn định, vị trí lắp đặt cần phù hợp với môi chất, rung động cơ học và điều kiện nhiệt độ thực tế. Với các dải đo thấp, sai số do tư thế lắp, xung áp hoặc đường ống kết nối không phù hợp có thể ảnh hưởng đáng kể đến kết quả đo. Vì vậy, lựa chọn đúng đầu nối, chiều dài ống dẫn và phương án chống rung là bước không nên bỏ qua.

Khi tích hợp vào hệ điều khiển, cần kiểm tra nguồn cấp, tải cho phép của đầu ra analog, chuẩn kết nối điện và mức bảo vệ môi trường. Một số thiết bị hỗ trợ 2 dây hoặc 3 dây, một số model chuyên chân không lại có thêm RS232, EtherCAT hoặc relay điểm đặt; do đó việc đối chiếu yêu cầu hệ thống ngay từ đầu sẽ giúp rút ngắn thời gian triển khai.

Phân biệt với các nhóm cảm biến áp suất khác

Trong thực tế, không ít trường hợp người dùng nhầm giữa áp suất tuyệt đối, áp suất tương đối và áp suất chân không. Nếu mục tiêu là biết áp suất thực bên trong một hệ kín mà không bị ảnh hưởng bởi thời tiết hay độ cao, cảm biến áp suất tuyệt đối là lựa chọn phù hợp. Nếu cần so sánh với áp suất môi trường xung quanh, dòng cảm biến áp suất tương đối sẽ hợp lý hơn.

Ngoài ra, một số ứng dụng điện tử nhúng hoặc thiết kế bo mạch lại cần cảm biến mini hóa, khác hẳn nhóm thiết bị công nghiệp có ren, đầu nối quy trình hoặc vỏ bảo vệ. Với trường hợp đó, bạn có thể tham khảo thêm cảm biến áp suất gắn trên bo mạch để chọn đúng kiến trúc phần cứng.

FAQ ngắn về cảm biến áp suất tuyệt đối

Khi nào nên dùng cảm biến áp suất tuyệt đối thay vì áp suất tương đối?

Khi cần lấy mốc đo theo chân không tuyệt đối, đặc biệt trong hệ kín, hệ chân không, môi trường có biến động áp suất khí quyển hoặc các ứng dụng cần giá trị áp suất thực.

Ngõ ra 4-20 mA hay 0-10 V phù hợp hơn?

4-20 mA thường phù hợp với truyền tín hiệu xa và môi trường công nghiệp có nhiễu. 0-10 V phù hợp khi khoảng cách ngắn hơn và hệ thống điều khiển hỗ trợ đầu vào điện áp.

Dải đo Torr, mbar abs, bar abs có thể quy đổi cho nhau không?

Có thể quy đổi về cùng đơn vị, nhưng khi chọn thiết bị vẫn nên bám theo dải đo gốc của ứng dụng để bảo đảm độ chính xác và khả năng đọc tín hiệu thuận tiện.

Kết luận

Việc chọn đúng cảm biến hoặc bộ chuyển đổi áp suất tuyệt đối không chỉ phụ thuộc vào dải đo, mà còn liên quan đến môi chất, phương thức lắp đặt, kiểu tín hiệu và mức độ chuyên dụng của hệ thống. Từ các model công nghiệp phổ thông của AEP Transducers, Senseca, Auto Instrument đến các giải pháp chuyên sâu của MKS cho môi trường chân không, danh mục này đáp ứng nhiều bài toán đo áp suất thực trong sản xuất và nghiên cứu.

Nếu đã xác định rõ điều kiện vận hành và yêu cầu tích hợp, việc lựa chọn sẽ chính xác hơn, đồng thời giảm rủi ro sai số, quá tải hoặc không tương thích với hệ thống hiện có.
