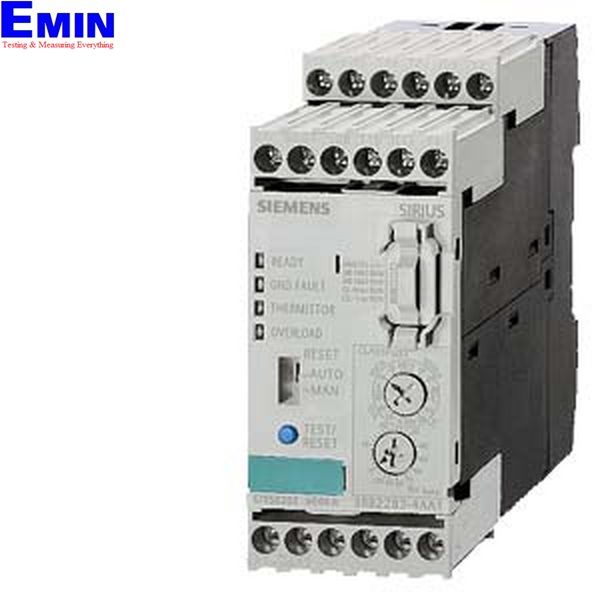

Rơ le nhiệt SIEMENS

Trong các hệ thống truyền động và tủ điện điều khiển, tình trạng quá tải kéo dài thường không gây sự cố tức thời nhưng lại làm động cơ nóng dần, giảm tuổi thọ cách điện và tăng nguy cơ dừng máy ngoài kế hoạch. Vì vậy, rơ le nhiệt là phần tử bảo vệ rất quen thuộc trong các mạch khởi động động cơ, đặc biệt ở môi trường sản xuất, HVAC, bơm, quạt và băng tải.

Trang danh mục này tập trung vào các dòng rơ le nhiệt dùng trong bảo vệ quá tải, với nhiều dải dòng và cấu hình phù hợp cho từng cỡ khởi động từ. Khi chọn đúng thiết bị và cài đặt đúng dòng làm việc, người dùng có thể giảm hiện tượng ngắt giả, đồng thời bảo vệ động cơ ổn định hơn trong vận hành thực tế.

Vai trò của rơ le nhiệt trong mạch bảo vệ động cơ

Rơ le nhiệt được thiết kế để phát hiện tình trạng quá tải thông qua dòng điện chạy qua mạch trong một khoảng thời gian nhất định. Khi tải vượt ngưỡng cài đặt đủ lâu, phần tử nhiệt tác động làm ngắt mạch điều khiển, từ đó dừng khởi động từ và bảo vệ động cơ khỏi tăng nhiệt quá mức.

Cần lưu ý rằng thiết bị này không thay thế cho bảo vệ ngắn mạch. Trong thực tế, rơ le nhiệt thường làm việc cùng aptomat, cầu chì hoặc các phần tử bảo vệ khác để tạo thành một hệ bảo vệ hoàn chỉnh. Nếu hệ thống cần thêm chức năng giám sát chuyên biệt cho người vận hành và máy móc, có thể tham khảo thêm rơ le an toàn ở các ứng dụng yêu cầu mức độ bảo vệ cao hơn.

Cách chọn rơ le nhiệt đúng theo dòng điện làm việc

Trong đa số trường hợp, tiêu chí quan trọng nhất là dòng điện định mức của động cơ hoặc dòng làm việc thực tế, không nên chỉ nhìn vào công suất ghi trên nhãn máy. Cùng một mức công suất, dòng vận hành có thể thay đổi theo điện áp, hệ số công suất, chế độ tải và điều kiện môi trường, nên chọn theo dải chỉnh dòng sẽ sát nhu cầu hơn.

Ví dụ, với các ứng dụng tải nhỏ đến trung bình, người dùng có thể gặp những model như LS MT-12 (2.5-4A), LS MT-12 (5-8A), LS MT-32 (7-10A) hoặc LS MT-32 (12-18A). Với tải lớn hơn, các dải như LS MT-63 (45-65A), LS MT-150 (95-130A) hay LS MT-150 (110-150A) sẽ phù hợp hơn về phạm vi bảo vệ. Ở nhóm khác, SCHNEIDER LRD21 có khoảng điều chỉnh 12...18 A, còn SCHNEIDER LRD350 nằm ở dải cao hơn 37-50A, thích hợp để minh họa cho cách chọn theo dải dòng thay vì chọn cảm tính.

Một số dòng thiết bị tiêu biểu trong danh mục

Danh mục hiện có sự hiện diện của nhiều thương hiệu quen thuộc trong lĩnh vực điều khiển công nghiệp như SCHNEIDER, LS, OMRON, PANASONIC hay SIEMENS. Tuy nhiên, trong nhóm rơ le nhiệt, các model theo dải dòng và khả năng lắp ghép với khởi động từ thường là yếu tố đáng quan tâm hơn việc chỉ chọn theo tên hãng.

Ở phía LS, các mã ROLE-32A.9-13, MT-32, MT-63 hay MT-150 thể hiện khá rõ logic phân tầng theo dòng tải và khởi động từ tương thích. Với SCHNEIDER, các model như LRD21 hoặc LRD350 thường được người dùng tìm kiếm khi cần bảo vệ động cơ theo khoảng chỉnh dòng xác định. Việc tham khảo một vài mã tiêu biểu giúp hình dung nhanh phạm vi ứng dụng, nhưng quyết định cuối cùng vẫn nên dựa trên dòng tải, sơ đồ đấu nối và không gian lắp đặt thực tế.

Những lỗi thường gặp khi sử dụng rơ le nhiệt

Một tình huống khá phổ biến là rơ le nhiệt tác động liên tục dù động cơ vẫn chạy có vẻ bình thường. Nguyên nhân có thể đến từ việc chỉnh dòng thấp hơn mức tải thực tế, môi trường xung quanh quá nóng, tiếp điểm đấu nối lỏng hoặc oxy hóa, hay bản thân động cơ đang làm việc ở trạng thái quá tải nhẹ nhưng kéo dài.

Ngoài ra, nhiều người dùng nhầm rằng rơ le nhiệt có thể xử lý cả sự cố ngắn mạch. Đây là nhận định không chính xác. Nếu bỏ qua phần bảo vệ ngắn mạch độc lập, hệ thống vẫn có thể gặp rủi ro lớn khi xảy ra sự cố điện đột ngột. Trong một số tủ điều khiển, phụ kiện lắp đặt cũng ảnh hưởng đến độ ổn định tiếp xúc; khi cần đồng bộ phần chân đế và phụ kiện đấu nối, có thể xem thêm nhóm ổ cắm rơ le và phần cứng.

Rơ le nhiệt có dùng cho động cơ 1 pha được không?

Câu trả lời là có, miễn là lựa chọn đúng loại và đấu nối đúng theo hướng dẫn kỹ thuật. Dù rơ le nhiệt thường xuất hiện nhiều trong mạch động cơ 3 pha, một số ứng dụng động cơ 1 pha vẫn có thể sử dụng nếu cách đấu nối phù hợp và giá trị cài đặt bám sát dòng làm việc thực tế.

Điểm cần chú ý là không nên áp dụng một sơ đồ đấu nối duy nhất cho mọi trường hợp. Khi dùng thiết bị 3 cực cho hệ 1 pha, kỹ thuật viên cần kiểm tra kỹ phương án đấu dây, khả năng tương thích với contactor và điều kiện tản nhiệt trong tủ. Nếu chọn sai hoặc cài đặt không đúng, thiết bị có thể tác động sai hoặc không bảo vệ được tải như mong muốn.

Khi nào nên quan tâm đến hệ sinh thái rơ le và phụ kiện đi kèm?

Rơ le nhiệt hiếm khi hoạt động tách rời hoàn toàn. Trong thực tế, nó thường đi cùng khởi động từ, mạch điều khiển, chân đế, đầu nối và các phần tử trung gian khác. Vì vậy, khi thiết kế hoặc nâng cấp tủ điện, nên nhìn theo góc độ hệ thống thay vì chỉ thay riêng từng linh kiện.

Nếu ứng dụng cần nhiều loại rơ le cho các chức năng khác nhau, người dùng có thể tham khảo thêm nhóm rơ le công nghiệp và phụ kiện để mở rộng lựa chọn. Với các mạch đóng cắt đặc thù, tải đóng cắt nhanh hoặc cần cấu trúc không tiếp điểm, nhóm rơ le bán dẫn SSR cũng là hướng tham khảo hữu ích, dù chức năng và nguyên lý làm việc khác với rơ le nhiệt.

Gợi ý lựa chọn theo nhu cầu thực tế

Với người dùng mua cho bảo trì thay thế, nên kiểm tra dải chỉnh dòng hiện hữu, loại khởi động từ đang dùng và không gian lắp trên thanh ray hoặc mặt tủ. Với người thiết kế mới, nên ưu tiên kiểm tra dòng tải danh định, khả năng quá tải ngắn hạn, chế độ reset và yêu cầu phối hợp với phần tử bảo vệ khác trong cùng mạch.

Một lựa chọn phù hợp không chỉ giúp bảo vệ động cơ mà còn giảm thời gian dừng máy do ngắt không cần thiết. Nếu đang phân vân giữa nhiều dải dòng như 5-8A, 7-10A, 12-18A hay 45-65A, cách tiếp cận an toàn nhất vẫn là đối chiếu dòng làm việc thực tế của tải và cấu hình contactor đang lắp.

Rơ le nhiệt là thiết bị nhỏ nhưng giữ vai trò rất quan trọng trong độ ổn định của hệ thống điều khiển động cơ. Khi hiểu rõ chức năng, giới hạn bảo vệ và cách chọn theo dải dòng, người dùng sẽ dễ dàng tìm được model phù hợp hơn cho từng ứng dụng, từ các tải nhỏ đến các động cơ công suất lớn trong nhà máy.
