Đơn vị đo quán tính PANASONIC

Trong các hệ thống cần theo dõi chuyển động, định hướng hoặc rung động, việc thu thập dữ liệu từ nhiều trục cùng lúc giúp quá trình điều khiển và phân tích chính xác hơn. Đơn vị đo quán tính là nhóm cảm biến quan trọng trong bài toán này, đặc biệt khi thiết bị phải hoạt động trong không gian ba chiều, môi trường công nghiệp hoặc các ứng dụng điện tử nhúng cần phản hồi nhanh.

Khác với cảm biến chỉ đo một đại lượng riêng lẻ, IMU thường kết hợp gia tốc kế và con quay hồi chuyển trong cùng một phần tử, từ đó cung cấp dữ liệu về gia tốc, tốc độ góc và trạng thái chuyển động của hệ thống. Đây là nền tảng cho nhiều ứng dụng như theo dõi chuyển động, ổn định thiết bị, điều hướng, giám sát rung và xử lý tín hiệu cảm biến trong sản phẩm công nghiệp lẫn thiết bị gắn trên bảng mạch.

IMU phù hợp với những ứng dụng nào?

Nhóm sản phẩm này thường được tìm kiếm khi cần đo chuyển động nhiều trục trong một không gian lắp đặt nhỏ gọn. IMU đặc biệt phù hợp cho hệ thống robot, thiết bị tự động hóa, nền tảng ổn định, theo dõi tư thế, thiết bị di động công nghiệp và các mạch nhúng cần tổng hợp dữ liệu cảm biến theo thời gian thực.

Trong thực tế, IMU không hoạt động tách rời mà thường nằm trong hệ sinh thái cảm biến rộng hơn. Nếu bài toán chỉ tập trung vào gia tốc hoặc rung, người dùng có thể tham khảo thêm bộ gia tốc công nghiệp. Với các ứng dụng cần mở rộng sang theo dõi vị trí và phát hiện trạng thái chuyển động tổng thể, danh mục cảm biến chuyển động & vị trí công nghiệp cũng là hướng tham khảo phù hợp.

Cấu trúc đo lường và cách hiểu thông số cơ bản

Một IMU phổ biến trên thị trường hiện nay thường có cấu hình 6 trục, bao gồm 3 trục gia tốc và 3 trục quay. Dữ liệu đầu ra thường ở dạng số, truyền qua SPI hoặc I2C, phù hợp cho vi điều khiển, bộ xử lý nhúng và các nền tảng thu thập dữ liệu công nghiệp. Khi đánh giá thiết bị, người dùng nên quan tâm đồng thời đến số trục, dải đo gia tốc, dải tốc độ góc, độ phân giải, mức tiêu thụ dòng và nhiệt độ làm việc.

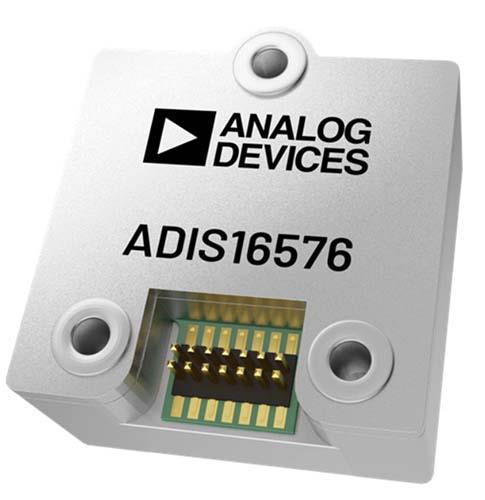

Ví dụ, các model như Analog Devices ADIS16576-2BMLZ, ADIS16507-1BMLZ hay ADIS16465-3BMLZ thể hiện rõ hướng tiếp cận IMU độ chính xác cao với giao tiếp số và dải hoạt động công nghiệp. Trong khi đó, TDK InvenSense IIM-20670 hoặc ICM-30670 phù hợp hơn khi người dùng ưu tiên giải pháp theo dõi chuyển động nhỏ gọn, tích hợp tốt cho thiết kế điện tử nhúng.

Cách chọn đơn vị đo quán tính theo nhu cầu kỹ thuật

Việc lựa chọn không nên chỉ dựa vào số trục hay tên hãng. Yếu tố đầu tiên cần xác định là thiết bị sẽ được dùng để đo rung, ổn định tư thế, điều hướng hay nhận biết chuyển động ngắn hạn. Nếu môi trường có rung mạnh hoặc yêu cầu độ ổn định cao, nên ưu tiên các dòng IMU công nghiệp có độ phân giải lớn, dải đo phù hợp và khả năng làm việc ở nhiệt độ rộng.

Yếu tố tiếp theo là giao tiếp và mức tích hợp vào hệ thống. Với các bo mạch nhúng hoặc thiết bị điện tử thu gọn, các model SMD/SMT có giao tiếp SPI hoặc I2C thường giúp đơn giản hóa thiết kế. Nếu cần theo dõi chuyển động trực tiếp trên PCB, người dùng có thể xem thêm cảm biến chuyển động & vị trí gắn trên bảng mạch để so sánh mức tích hợp và cách triển khai.

Một số dòng IMU tiêu biểu trong danh mục

Ở nhóm độ chính xác cao, Analog Devices là tên tuổi nổi bật với nhiều model IMU 6 bậc tự do dùng giao tiếp SPI, dải gia tốc và tốc độ góc khác nhau để đáp ứng các bài toán đo lường chuyển động chuyên sâu. Các mã như ADIS16467-1BMLZ, ADIS16467-2BMLZ hay ADIS16505-1BMLZ phù hợp để minh họa cho nhóm thiết bị hướng tới môi trường công nghiệp, nơi độ ổn định tín hiệu và khả năng tích hợp là tiêu chí quan trọng.

Bên cạnh đó, TDK InvenSense, Bosch Sensortec và STMicroelectronics cung cấp nhiều lựa chọn cho hệ thống nhúng và thiết bị thông minh. Chẳng hạn, BHI360 của Bosch Sensortec hướng tới mô hình cảm biến thông minh lập trình được, còn LSM6DSO16ISTR của STMicroelectronics là một ví dụ về mô-đun quán tính tích hợp cho các ứng dụng cần thiết bị nhỏ gọn, hoạt động liên tục và xử lý dữ liệu cảm biến linh hoạt. Với nhu cầu phát triển nhanh hoặc thử nghiệm nguyên mẫu, Adafruit 4503 cũng là một lựa chọn dễ tiếp cận hơn trong hệ sinh thái module.

Phân biệt IMU với cảm biến nghiêng, gia tốc và cảm biến khoảng cách

Một điểm thường gây nhầm lẫn là IMU không hoàn toàn thay thế mọi loại cảm biến chuyển động khác. Nếu mục tiêu chính là xác định độ nghiêng hoặc góc lệch chậm, một số ứng dụng có thể phù hợp hơn với cảm biến nghiêng. Ngược lại, IMU phát huy hiệu quả khi cần theo dõi chuyển động động học theo nhiều trục và phản hồi nhanh theo thời gian thực.

Tương tự, cảm biến khoảng cách dùng để đo vị trí tương đối tới vật thể, còn gia tốc kế đơn lẻ chỉ tập trung vào gia tốc. IMU là lựa chọn hợp lý khi hệ thống cần dữ liệu tổng hợp hơn về chuyển động không gian, đặc biệt trong các thuật toán hợp nhất cảm biến, điều khiển ổn định hoặc phân tích hành vi chuyển động.

Những lưu ý khi tích hợp vào hệ thống công nghiệp và nhúng

Khi đưa IMU vào sản phẩm thực tế, không nên chỉ nhìn vào datasheet mà bỏ qua điều kiện lắp đặt và xử lý tín hiệu. Vị trí đặt cảm biến, hướng trục đo, độ cứng cơ khí của bo mạch, nguồn cấp ổn định và giao thức truyền dữ liệu đều ảnh hưởng trực tiếp đến chất lượng đầu ra. Với môi trường rung mạnh, sai số cơ học và nhiễu tích lũy có thể làm sai lệch kết quả nếu thiết kế không đồng bộ giữa phần cứng và thuật toán.

Ngoài ra, cần cân nhắc giữa hiệu năng và mức tiêu thụ điện. Một số model có độ phân giải cao và khả năng đo rộng sẽ tiêu thụ dòng lớn hơn, phù hợp cho thiết bị công nghiệp hơn là thiết bị chạy pin. Trong khi đó, các IMU tích hợp cao cho thiết bị nhúng có thể tối ưu hơn về điện năng, kích thước và tốc độ triển khai.

Câu hỏi thường gặp

IMU 6 trục có đủ cho đa số ứng dụng không?

Với nhiều bài toán theo dõi chuyển động, ổn định tư thế và thiết bị nhúng, IMU 6 trục đã đáp ứng tốt nhu cầu cơ bản. Việc lựa chọn còn phụ thuộc vào thuật toán xử lý và mức độ chính xác mong muốn.

Nên chọn SPI hay I2C?

SPI thường phù hợp khi cần tốc độ truyền cao và độ ổn định tốt trong hệ thống điều khiển. I2C thuận tiện hơn cho các thiết kế nhỏ gọn, ít dây kết nối và mức tích hợp đơn giản.

IMU công nghiệp khác gì so với loại dùng cho điện tử nhúng?

Loại công nghiệp thường ưu tiên độ ổn định, dải nhiệt độ làm việc rộng và khả năng chịu điều kiện vận hành khắt khe hơn. Loại cho điện tử nhúng thường tập trung vào kích thước nhỏ, tích hợp cao và tối ưu tiêu thụ điện.

Việc chọn đúng IMU phụ thuộc vào bài toán đo chuyển động cụ thể, môi trường làm việc và kiến trúc hệ thống mà bạn đang phát triển. Nếu cần so sánh giữa độ chính xác, dải đo, giao tiếp và mức tích hợp, danh mục này là điểm bắt đầu phù hợp để lọc nhanh các đơn vị đo quán tính theo nhu cầu công nghiệp, tự động hóa và thiết kế điện tử nhúng.
