Trong hệ thống điều khiển công nghiệp, nhu cầu mở rộng tín hiệu vào/ra, xử lý tín hiệu analog hoặc bổ sung kết nối mạng thường xuất hiện ngay khi quy mô máy móc tăng lên. Ở giai đoạn này, việc chọn đúng Mô-đun Siemens không chỉ giúp PLC vận hành ổn định hơn mà còn hỗ trợ triển khai hệ thống theo hướng linh hoạt, dễ bảo trì và thuận tiện nâng cấp về sau.

Danh mục này tập trung vào các mô-đun dùng trong hệ sinh thái SIEMENS, trải rộng từ dòng SIMATIC S7-200, S7-1200, S7-300 đến LOGO!. Tùy theo cấu trúc tủ điện, loại tín hiệu và yêu cầu ứng dụng, người dùng có thể lựa chọn mô-đun digital input, digital output, digital I/O, analog input, analog output hoặc mô-đun phục vụ kết nối Ethernet công nghiệp.

Vai trò của mô-đun trong hệ thống tự động hóa Siemens

Không phải mọi ứng dụng đều dừng ở cấu hình CPU tiêu chuẩn. Khi số lượng cảm biến, công tắc, van điện từ, relay hoặc tín hiệu analog tăng lên, mô-đun mở rộng trở thành thành phần cần thiết để hệ điều khiển đáp ứng đúng số kênh và đúng loại tín hiệu thực tế.

Với các hệ SIMATIC, mô-đun thường được dùng để bổ sung I/O số, nhận tín hiệu nhiệt độ từ cảm biến, xuất tín hiệu điều khiển analog, hoặc mở rộng truyền thông trong tủ điều khiển. Cách tiếp cận này giúp doanh nghiệp tối ưu cấu hình, tránh phải thay toàn bộ bộ điều khiển chỉ vì thiếu vài điểm I/O hoặc cần thêm một chức năng chuyên biệt.

Các nhóm mô-đun phổ biến trong danh mục

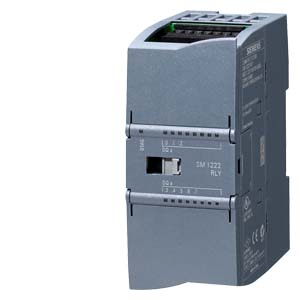

Nhóm được gặp nhiều nhất là mô-đun digital input, digital output và digital I/O. Chẳng hạn, dòng S7-1200 có các lựa chọn như Digital input SM 1221 8DI 24V DC, DIGITAL OUTPUT SM1222 8 DO 24V DC hay mô-đun I/O số 6ES7223-1PL32-0XB0 với cấu hình 16DI/16DO. Những model này phù hợp khi cần thu nhận trạng thái nút nhấn, cảm biến tiệm cận, công tắc hành trình hoặc điều khiển tải đầu ra qua relay và transistor.

Bên cạnh đó là nhóm mô-đun analog và mô-đun chuyên dụng cho tín hiệu nhiệt độ. Ví dụ, Module mở rộng SIEMENS 6ES7231-7PD22-0XA8 và Module Siemens S7-200 EM231 4AI 15bit 6ES7231-7PD22-0XA0 được dùng cho bài toán đọc cặp nhiệt điện hoặc tín hiệu mức điện áp thấp. Với các hệ S7-300, module SIEMENS 6ES7332-5HD01-0AB0 đại diện cho nhu cầu xuất analog trong các ứng dụng điều khiển quá trình.

Ngoài I/O, danh mục còn có mô-đun LOGO! như LOGO! DM16 230R 8 DI/8 DO, mô đun mở rộng Logo DM8 SIEMENS 6ED1055-1FB10-0BA2, cũng như CSM 1277 cho nhu cầu kết nối Ethernet trong mạng điều khiển nhỏ. Điều này cho thấy phạm vi mô-đun Siemens không chỉ gói gọn trong mở rộng tín hiệu mà còn hỗ trợ hoàn thiện hạ tầng điều khiển và truyền thông trong nhà máy.

Lựa chọn theo dòng PLC và nền tảng điều khiển

Một trong những tiêu chí quan trọng nhất là tính tương thích theo dòng CPU. Mô-đun cho S7-200, S7-1200, S7-300 hay LOGO! không thể xem là tương đương tuyệt đối, vì khác nhau về kiến trúc hệ thống, cách lắp đặt và phạm vi ứng dụng. Do đó, trước khi chọn model, cần xác định rõ PLC đang sử dụng thuộc dòng nào và hệ thống hiện tại còn hỗ trợ mở rộng ở mức nào.

Ví dụ, các model EM 222, EM 223 hoặc EM 231 phù hợp với nền tảng S7-200; trong khi SM 1221, SM 1222, SM 1223 lại gắn với S7-1200. Với các ứng dụng điều khiển logic đơn giản, LOGO! có thể dùng thêm module DM8 hoặc DM16 để tăng số lượng I/O. Nếu hệ thống cần giao tiếp trực quan với người vận hành, người dùng cũng có thể tham khảo thêm HMI S7-1200 để xây dựng giải pháp đồng bộ hơn.

Những yếu tố nên cân nhắc trước khi chọn mô-đun

Trước hết, cần xác định loại tín hiệu cần xử lý: digital input, digital output, relay output, transistor output hay analog input/output. Đây là bước nền tảng vì mỗi ứng dụng sẽ yêu cầu kiểu tín hiệu khác nhau. Chẳng hạn, đầu ra relay thường phù hợp khi cần đóng cắt linh hoạt nhiều loại tải, còn đầu ra transistor phù hợp hơn với điều khiển tốc độ cao hoặc tải DC.

Tiếp theo là số lượng kênh, điện áp làm việc và cách đấu nối trong tủ điện. Một mô-đun 8DI hoặc 8DO có thể đủ cho máy đơn giản, nhưng với hệ thống nhiều cảm biến hoặc liên động phức tạp, việc chọn mô-đun 16DI/16DO sẽ giúp tiết kiệm không gian và tối ưu bố trí. Ngoài ra, ở các ứng dụng đo nhiệt độ hoặc quá trình, cần chú ý đến loại cảm biến đầu vào như thermocouple, mức tín hiệu analog và yêu cầu cách ly, chẩn đoán hoặc độ phân giải.

Yếu tố cuối cùng là khả năng mở rộng tổng thể của hệ thống. Nhiều dự án ban đầu chỉ cần vài tín hiệu, nhưng sau đó phát sinh thêm HMI, truyền thông nội bộ hoặc kết nối thiết bị ngoại vi. Khi đó, việc dự trù cáp lập trình, cáp kết nối hoặc phụ kiện mạng từ đầu sẽ giúp triển khai thuận lợi hơn. Người dùng có thể xem thêm cáp S7-200/300/400/HMI/Logo hoặc bus kết nối Siemens nếu cần hoàn thiện đồng bộ hệ thống.

Ứng dụng thực tế của mô-đun Siemens

Trong máy đóng gói, băng tải, trạm điều khiển độc lập hoặc tủ điều khiển OEM, mô-đun I/O số thường được dùng để nhận tín hiệu cảm biến và xuất lệnh tới contactor, relay trung gian, đèn báo hoặc van điện từ. Các model như EM223, SM1221 hay SM1222 đặc biệt phù hợp cho những tác vụ điều khiển rời rạc dạng on/off.

Ở các ứng dụng có yếu tố nhiệt độ hoặc điều khiển quá trình, mô-đun analog và mô-đun cặp nhiệt điện đóng vai trò quan trọng. Chúng cho phép PLC thu thập dữ liệu từ vùng gia nhiệt, lò nung, bồn chứa hoặc hệ thống HVAC công nghiệp. Trong khi đó, các mô-đun LOGO! thường phù hợp với tủ điện nhỏ, còn CSM 1277 hữu ích khi cần mở rộng kết nối mạng Ethernet giữa bộ điều khiển và các thiết bị liên quan.

Minh họa một số model tiêu biểu

Trong danh mục hiện có nhiều model mang tính đại diện cho từng nhóm nhu cầu. Với S7-1200, 6ES7223-1PL32-0XB0 là lựa chọn I/O số tích hợp nhiều kênh; 6ES7222-1BF32-0XB0 phù hợp cho bài toán mở rộng đầu ra số; còn 6ES7221-1BF32-0XB0 phục vụ mở rộng đầu vào số.

Ở dòng S7-200, 6ES7231-7PD22-0XA0 và 6ES7231-7PD22-0XA8 phù hợp khi cần đọc tín hiệu nhiệt độ qua cặp nhiệt điện, trong khi 6ES7222-1BD22-0XA0 hoặc 6ES7223-1PH22-0XA8 hỗ trợ mở rộng đầu ra hay kết hợp I/O số. Với LOGO!, các model DM8 và DM16 giúp tăng số điểm I/O cho ứng dụng điều khiển gọn nhẹ. Việc tham khảo model cụ thể nên đi cùng đối chiếu CPU, sơ đồ đấu nối và số lượng kênh thực tế để tránh chọn sai ngay từ đầu.

Khi nào nên ưu tiên mô-đun mở rộng thay vì thay PLC

Nếu hệ thống hiện tại vẫn đáp ứng tốt về tốc độ xử lý, bộ nhớ chương trình và khả năng truyền thông, nhưng chỉ thiếu số lượng điểm I/O hoặc thiếu một loại tín hiệu chuyên biệt, việc bổ sung mô-đun thường là hướng hợp lý hơn thay PLC. Cách làm này giúp tận dụng thiết bị đang có, giảm thay đổi phần mềm và hạn chế thời gian dừng máy.

Ngược lại, nếu dự án đã chạm giới hạn kiến trúc hoặc cần mở rộng lớn trong tương lai, nên đánh giá lại toàn bộ nền tảng điều khiển trước khi đầu tư thêm. Việc lựa chọn mô-đun đúng ngay từ đầu sẽ hiệu quả nhất khi gắn với kế hoạch phát triển hệ thống rõ ràng, bao gồm I/O, giao diện vận hành, truyền thông và phụ kiện liên quan.

Với các hệ điều khiển từ đơn giản đến trung bình và cả những ứng dụng cần mở rộng chuyên biệt, danh mục mô-đun Siemens mang lại nhiều lựa chọn theo từng dòng PLC và từng kiểu tín hiệu. Khi đã xác định đúng nền tảng sử dụng, số kênh cần mở rộng và điều kiện vận hành thực tế, việc chọn mô-đun phù hợp sẽ giúp hệ thống ổn định hơn, dễ bảo trì hơn và sẵn sàng cho các bước nâng cấp tiếp theo.
