CB Động cơ SIEMENS

Trong các hệ thống truyền động công nghiệp, việc bảo vệ động cơ không chỉ dừng ở khâu đóng cắt mà còn liên quan trực tiếp đến độ ổn định của dây chuyền, tuổi thọ thiết bị và an toàn vận hành. Khi động cơ làm việc liên tục dưới tải, nguy cơ quá tải hoặc sự cố ngắn mạch có thể gây dừng máy ngoài kế hoạch nếu lựa chọn thiết bị bảo vệ không phù hợp.

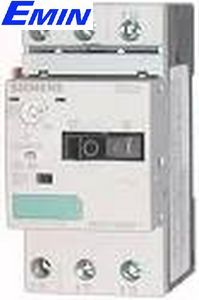

CB Động cơ là nhóm thiết bị được sử dụng phổ biến để bảo vệ động cơ ba pha trong tủ điện điều khiển và phân phối. Với các dòng sản phẩm SIEMENS đang có trong danh mục, người dùng có thể tìm thấy nhiều lựa chọn theo dải dòng, công suất động cơ và cấu hình tiếp điểm phụ, phù hợp cho cả ứng dụng đơn giản lẫn hệ thống cần giám sát trạng thái.

Vai trò của CB động cơ trong tủ điện công nghiệp

Khác với aptomat thông thường chỉ tập trung vào chức năng đóng cắt và bảo vệ mạch điện, CB động cơ được lựa chọn theo đặc tính làm việc của tải động cơ. Thiết bị này thường được dùng để hỗ trợ bảo vệ khi động cơ vận hành quá dòng trong thời gian dài, đồng thời xử lý các tình huống ngắn mạch ở mức phù hợp với thiết kế hệ thống.

Trong môi trường sản xuất, từ băng tải, quạt, bơm đến các cụm truyền động của máy đóng gói hay máy gia công, nhu cầu bảo vệ động cơ luôn gắn với yêu cầu giảm thời gian dừng máy. Việc chọn đúng cấp dòng và dải chỉnh giúp hệ thống vận hành ổn định hơn, đồng thời tạo nền tảng tốt để phối hợp cùng contactor, relay và các thiết bị điều khiển khác.

Dải lựa chọn theo công suất và dòng làm việc

Danh mục này bao phủ nhiều mức tải khác nhau, từ các động cơ công suất nhỏ đến các ứng dụng công suất trung bình và lớn. Ở nhóm tải nhỏ, có thể tham khảo model 3RV1011-1AA10 với dòng định mức 1.6A, phù hợp cho động cơ 3 pha 0.55KW. Đây là kiểu lựa chọn thường gặp ở các cơ cấu phụ trợ, quạt nhỏ hoặc cụm truyền động công suất thấp.

Với các ứng dụng lớn hơn, danh mục có các model như 3RV1031-4DA15 25A cho động cơ 11KW, 3RV1031-4EA15 32A cho 15KW, hoặc 3RV1031-4GA15 45A cho 18.5KW. Ở dải cao hơn nữa là các model 3RV1041 dành cho 30KW, 37KW, 39KW đến 45KW, chẳng hạn 3RV1041-4JA10 63A, 3RV1041-4KA10 75A, 3RV1041-4LA10 90A và 3RV1041-4MA10 hoặc 3RV1041-4MA15 100A.

Việc có sẵn nhiều dải chỉnh dòng là điểm quan trọng trong quá trình lựa chọn. Thay vì chỉ nhìn vào công suất ghi trên động cơ, kỹ sư và người mua nên đối chiếu thêm dòng làm việc thực tế, điều kiện khởi động và mức dự phòng để chọn model phù hợp hơn với ứng dụng.

Phân biệt theo cấu hình tiếp điểm phụ

Một số model trong danh mục chỉ tập trung vào chức năng bảo vệ chính, trong khi một số model khác tích hợp sẵn tiếp điểm phụ 1NO + 1NC. Sự khác biệt này ảnh hưởng trực tiếp đến cách đấu nối trong tủ điện, đặc biệt khi cần đưa tín hiệu trạng thái về relay trung gian, đèn báo hoặc PLC.

Ví dụ, các model như 3RV1041-4LA15, 3RV1041-4JA15, 3RV1031-4GA15, 3RV1031-4EA15 và 3RV1031-4DA15 có cấu hình 1NO + 1NC, phù hợp hơn cho các hệ thống cần phản hồi tín hiệu chạy/dừng hoặc báo sự cố. Nếu ứng dụng chỉ cần bảo vệ cơ bản, những phiên bản không có tiếp điểm phụ vẫn là lựa chọn gọn và thực dụng.

Trong trường hợp tủ điện cần tích hợp thêm phần hiển thị hoặc thao tác vận hành, người dùng cũng có thể tham khảo nhóm HMI S7-1200 để hoàn thiện giải pháp điều khiển và giám sát ở cấp máy.

Tiêu chí chọn CB động cơ phù hợp

Khi chọn thiết bị cho động cơ, tiêu chí đầu tiên là dòng định mức và dải chỉnh dòng phải bám sát thông số thực tế của tải. Chọn quá thấp có thể gây tác động không cần thiết khi khởi động hoặc khi tải biến thiên; chọn quá cao lại làm giảm hiệu quả bảo vệ. Vì vậy, việc đọc đúng nhãn động cơ và xác định điều kiện vận hành là bước rất quan trọng.

Tiêu chí tiếp theo là khả năng phối hợp trong tủ điện. Ngoài bản thân CB động cơ, người dùng nên xem xét cách kết nối với contactor, nguồn điều khiển và phần giám sát. Nếu hệ thống cần truyền tín hiệu hoặc giao tiếp giữa các thiết bị, các thành phần như bus kết nối Siemens có thể giúp việc triển khai tủ điều khiển đồng bộ và dễ bảo trì hơn.

Bên cạnh đó, cần lưu ý đến không gian lắp đặt theo kích thước khung thiết bị như S00, S2 hay S3. Mỗi size phù hợp với một dải dòng và mức công suất nhất định, ảnh hưởng đến cách bố trí thanh ray, khoảng cách đấu dây và tổng thể thiết kế tủ.

Một số model tiêu biểu trong danh mục

Ở nhóm công suất nhỏ, 3RV1011-1AA10 là lựa chọn đáng chú ý cho động cơ 0.55KW với size S00 và dải chỉnh 1.1A đến 1.6A. Đây là loại cấu hình thường phù hợp cho các tải phụ trợ trong máy đơn hoặc các cụm mô-đun có yêu cầu bảo vệ gọn.

Trong dải trung bình, 3RV1031-4DA15 25A và 3RV1031-4EA15 32A đáp ứng tốt cho các động cơ 11KW và 15KW. Nếu cần nâng lên 18.5KW, có thể tham khảo 3RV1031-4GA15 45A. Những model này phù hợp với nhiều ứng dụng bơm, quạt hoặc truyền động trong tủ điều khiển công nghiệp.

Ở nhóm tải lớn hơn, dòng 3RV1041 mang lại các tùy chọn từ 63A đến 100A, tương ứng cho động cơ khoảng 30KW đến 45KW. Người dùng có thể cân nhắc 3RV1041-4JA10, 3RV1041-4KA10, 3RV1041-4LA10 hoặc 3RV1041-4MA10; nếu cần thêm tiếp điểm phụ, các phiên bản 3RV1041-4JA15, 3RV1041-4LA15 và 3RV1041-4MA15 sẽ phù hợp hơn.

Phù hợp với hệ sinh thái tự động hóa Siemens

Một ưu điểm thực tế khi chọn thiết bị cùng hệ là khả năng đồng bộ trong thiết kế, lắp đặt và bảo trì. Các CB động cơ trong danh mục này phù hợp với nhu cầu triển khai tủ điện sử dụng thiết bị của Siemens, từ phần bảo vệ nguồn động lực đến phần điều khiển và hiển thị.

Nếu hệ thống có thêm PLC, HMI hoặc các cụm truyền thông nội bộ, việc lựa chọn thiết bị cùng hệ sinh thái giúp quá trình tích hợp rõ ràng và thuận tiện hơn. Trong các dự án cần kết nối, nạp chương trình hoặc bảo trì bộ điều khiển, nhóm cáp S7-200/300/400/HMI/Logo cũng là danh mục có thể tham khảo thêm tùy cấu hình thực tế.

Khi nào nên ưu tiên phiên bản có tiếp điểm phụ?

Nếu tủ điện chỉ cần bảo vệ động cơ và thao tác tại chỗ, phiên bản tiêu chuẩn không có tiếp điểm phụ thường đã đáp ứng được nhu cầu cơ bản. Cách chọn này phù hợp với các hệ thống đơn giản, số lượng điểm giám sát ít và không yêu cầu phản hồi trạng thái chi tiết về bộ điều khiển.

Ngược lại, trong các dây chuyền có yêu cầu liên động, cảnh báo hoặc giám sát tập trung, phiên bản có tiếp điểm phụ 1NO + 1NC sẽ hữu ích hơn. Tín hiệu này có thể dùng để báo trip, khóa liên động hoặc truyền trạng thái về khối điều khiển, từ đó nâng cao khả năng chẩn đoán sự cố và vận hành.

Kết luận

Việc chọn CB động cơ Siemens không nên chỉ dựa trên tên model mà cần xem xét đồng thời công suất động cơ, dòng làm việc, dải chỉnh, cấu hình tiếp điểm phụ và cách tích hợp trong tủ điện. Danh mục hiện có nhiều lựa chọn từ tải nhỏ 0.55KW đến các ứng dụng lên tới 45KW, phù hợp cho nhiều bài toán bảo vệ động cơ ba pha trong công nghiệp.

Nếu bạn đang tìm thiết bị cho tủ điện mới hoặc cần thay thế đúng dải thông số đang sử dụng, hãy đối chiếu kỹ thông số động cơ và nhu cầu điều khiển để chọn model phù hợp. Một lựa chọn đúng ngay từ đầu sẽ giúp hệ thống đạt độ tin cậy vận hành tốt hơn và thuận tiện hơn cho bảo trì về sau.
