Tản nhiệt LED & nền nhiệt Aavid

Khi công suất LED tăng lên, bài toán không còn chỉ là độ sáng mà còn là khả năng thoát nhiệt ổn định trong thời gian dài. Nếu nhiệt không được kiểm soát tốt, quang thông, tuổi thọ và độ ổn định của toàn bộ cụm đèn có thể bị ảnh hưởng. Vì vậy, Tản nhiệt LED & nền nhiệt là nhóm linh kiện quan trọng trong nhiều thiết kế chiếu sáng, mô-đun LED công suất và cụm điện tử cần quản lý nhiệt hiệu quả.

Trong thực tế, danh mục này không chỉ gồm khối tản nhiệt đơn thuần mà còn bao gồm nền dẫn nhiệt, đế sao, fansink và các cấu phần hỗ trợ truyền nhiệt từ LED ra môi trường xung quanh. Việc chọn đúng hình dạng cánh tản, vật liệu, kiểu lắp và mức tải nhiệt phù hợp sẽ giúp hệ thống vận hành bền hơn, đặc biệt trong các ứng dụng chiếu sáng công nghiệp, biển báo, đèn máy và thiết bị điện tử tích hợp LED.

Vai trò của tản nhiệt và nền nhiệt trong hệ LED

LED là nguồn sáng hiệu suất cao, nhưng vẫn sinh nhiệt tại vùng tiếp giáp. Phần nhiệt này cần được dẫn truyền nhanh từ chip LED sang đế mạch, rồi từ đó ra khối tản nhiệt hoặc môi trường làm việc. Nếu chuỗi truyền nhiệt bị gián đoạn ở bất kỳ điểm nào, nhiệt độ mối nối tăng lên sẽ làm giảm hiệu suất phát sáng và ảnh hưởng độ tin cậy của linh kiện.

Đó là lý do các giải pháp như đế sao, bảng nền IMS dẫn nhiệt, tản nhiệt cánh hướng tâm hay quạt tản nhiệt tích hợp đều có vai trò riêng. Trong các ứng dụng đòi hỏi theo dõi nhiệt độ thực tế, người dùng cũng thường kết hợp với cảm biến nhiệt độ gắn trên bo mạch để giám sát trực tiếp khu vực phát nhiệt và tối ưu thiết kế.

Các nhóm sản phẩm thường gặp trong danh mục

Một nhóm phổ biến là tản nhiệt nhôm cho LED với nhiều kiểu cánh khác nhau như cánh hướng tâm, cánh dọc, cánh đa hướng hoặc kiểu giỏ vuông. Những thiết kế này phù hợp với từng cấu trúc lắp đặt và hướng đối lưu không khí khác nhau. Ví dụ, các mẫu Wakefield Thermal 19756-M-AB, 19755-S hay FLOWLED-7040 cho thấy sự đa dạng về hình học tản nhiệt dành cho LED công suất từ mức vừa đến cao.

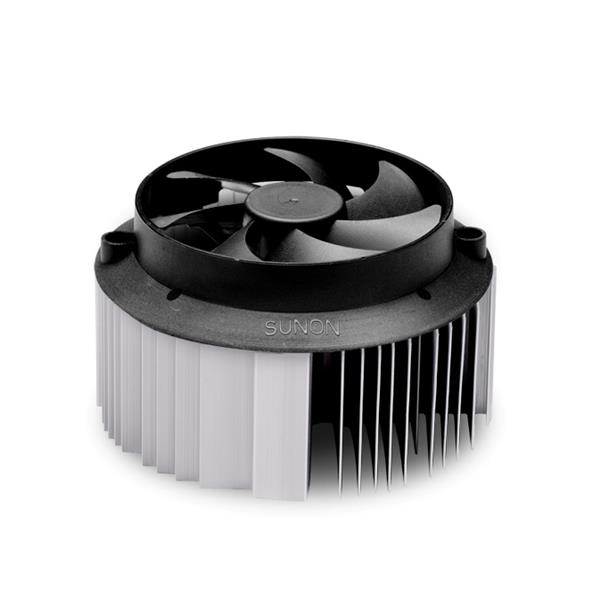

Với những hệ cần tăng cường làm mát cưỡng bức, quạt tản nhiệt dạng fansink là lựa chọn đáng chú ý. Mẫu Sunon LA006-007A83DY là ví dụ tiêu biểu cho kiểu mô-đun làm mát tích hợp quạt, phù hợp khi không gian nhỏ nhưng mật độ nhiệt lớn. Ngoài ra còn có nhóm nền nhiệt dẫn nhiệt như bảng nền LED IMS TCLAD Bergquist 805245, đóng vai trò trung gian quan trọng giữa LED và khối tản nhiệt.

Tiêu chí lựa chọn phù hợp cho từng thiết kế

Khi chọn linh kiện cho hệ LED, trước hết cần nhìn vào công suất nhiệt phải xử lý và không gian lắp đặt thực tế. Các mẫu nhỏ gọn dạng sao hoặc đường kính khoảng 45 mm đến 70 mm có thể phù hợp cho cụm LED công suất vừa, trong khi các tản nhiệt lớn hơn như Wakefield Thermal 19754-M-AB hoặc dòng 10 inch thường hướng đến tải nhiệt cao hơn và cụm đèn kích thước lớn.

Tiếp theo là kiểu lắp. Loại screw mount thường thuận tiện cho việc cố định LED hoặc bảng nền lên khối nhôm, giúp tiếp xúc cơ học ổn định hơn. Cần xem xét thêm vật liệu, bề mặt hoàn thiện, hướng cánh tản và điều kiện đối lưu tự nhiên hay cưỡng bức. Với các hệ có nhiệt lượng lớn, ngoài tản nhiệt nhôm truyền thống, người dùng có thể tham khảo thêm giải pháp làm mát bằng chất lỏng và ống dẫn nhiệt khi cần khả năng truyền nhiệt ở mức cao hơn.

Khác biệt giữa tản nhiệt thụ động, fansink và nền IMS

Tản nhiệt thụ động là lựa chọn phổ biến nhất nhờ cấu trúc đơn giản, độ bền cao và ít yêu cầu bảo trì. Các mẫu cánh hướng tâm như Wakefield Thermal 19756-L, 19755-S-AB hay 19757-L-AB W/O ANO thường phù hợp khi cần tận dụng luồng không khí tự nhiên xung quanh và phân bố nhiệt đều theo chu vi.

Trong khi đó, fansink như Sunon LA006-007A83DY bổ sung quạt để tăng hệ số trao đổi nhiệt, phù hợp cho không gian kín hoặc công suất LED cao trên diện tích nhỏ. Còn nền IMS dẫn nhiệt như Bergquist 805245 không thay thế hoàn toàn khối tản nhiệt, mà giúp tạo đường dẫn nhiệt hiệu quả từ LED xuống lớp kim loại nền. Đây là thành phần rất quan trọng trong các mô-đun LED yêu cầu đồng đều nhiệt và kết cấu gọn.

Một số hãng và sản phẩm tiêu biểu trong danh mục

Về thương hiệu, danh mục này tập trung vào các hãng có kinh nghiệm trong quản lý nhiệt như Wakefield Thermal, Sunon, Aavid, Bergquist và Advanced Thermal Solutions. Mỗi hãng có thế mạnh riêng, từ tản nhiệt LED công suất, mô-đun quạt tản nhiệt cho đến nền dẫn nhiệt cho bo mạch LED.

Ở nhóm minh họa, có thể kể đến Aavid 500400B00000G với cấu trúc kiểu giỏ vuông, Advanced Thermal Solutions ATSEU-077B-C6-R0 cho cụm STAR LED, hay Wakefield Thermal FLOWLED-7040 với thiết kế cho LED dòng chảy. Những lựa chọn này cho thấy cùng một nhu cầu quản lý nhiệt cho LED nhưng có thể triển khai bằng nhiều hình học và cấu hình cơ khí khác nhau tùy ứng dụng.

Ứng dụng thực tế và cách phối hợp với linh kiện quản lý nhiệt khác

Tản nhiệt LED và nền nhiệt được sử dụng rộng trong đèn công nghiệp, đèn máy, hệ chiếu sáng chuyên dụng, cụm hiển thị LED và các thiết bị điện tử tích hợp nguồn sáng công suất. Trong các ứng dụng vận hành liên tục hoặc làm việc trong môi trường nhiệt độ cao, việc tính toán dư địa tản nhiệt ngay từ giai đoạn thiết kế sẽ giúp giảm rủi ro suy giảm hiệu năng về sau.

Ngoài khối tản và nền dẫn nhiệt, hệ thống quản lý nhiệt thường cần thêm phần tử bảo vệ hoặc giám sát. Chẳng hạn, cầu chì nhiệt có thể được cân nhắc trong các thiết kế cần lớp bảo vệ quá nhiệt, còn cảm biến hoặc điện trở nhiệt hỗ trợ phản hồi nhiệt độ để điều khiển quạt, giới hạn dòng hoặc cảnh báo vận hành.

Lưu ý khi đánh giá và triển khai

Không nên chỉ nhìn vào kích thước bên ngoài để chọn tản nhiệt. Hiệu quả thực tế còn phụ thuộc vào diện tích bề mặt, cấu trúc cánh, cách tiếp xúc với LED, vật liệu giao diện nhiệt và hướng lắp đặt trong thiết bị. Một khối tản nhiệt đúng kích thước nhưng lắp không đúng bề mặt tiếp xúc hoặc đặt trong khoang khí tù có thể không đạt hiệu quả như mong muốn.

Với các dự án cần độ ổn định dài hạn, nên xem tản nhiệt như một phần của toàn bộ kiến trúc nhiệt chứ không phải linh kiện tách rời. Việc lựa chọn đồng bộ giữa nền nhiệt, khối nhôm, phương pháp cố định cơ khí và giải pháp giám sát nhiệt độ sẽ giúp hệ LED đạt hiệu suất ổn định hơn trong điều kiện vận hành thực tế.

Kết luận

Việc chọn đúng giải pháp cho LED công suất không chỉ dừng ở thông số điện hay độ sáng, mà còn nằm ở cách xử lý nhiệt từ gốc. Từ nền IMS dẫn nhiệt đến tản nhiệt thụ động hoặc fansink, mỗi cấu hình đều phù hợp với một kiểu thiết kế và mức tải nhiệt khác nhau.

Nếu đang tìm linh kiện cho mô-đun LED, cụm chiếu sáng hoặc hệ điện tử có tích hợp nguồn sáng, danh mục này là nơi phù hợp để so sánh các cấu hình tản nhiệt, kiểu lắp và nền truyền nhiệt theo nhu cầu thực tế. Chọn đúng từ đầu sẽ giúp hệ thống vận hành ổn định hơn, dễ triển khai hơn và thuận lợi hơn cho bảo trì về sau.
