Mạch giám sát Lattice Semiconductor

Trong các hệ thống điện tử số, lỗi nguồn thường không đến từ một sự cố lớn mà xuất phát từ những dao động nhỏ lúc khởi động, sụt áp thoáng qua hoặc trình tự cấp nguồn không đúng. Khi vi điều khiển, FPGA, bộ nhớ hay mạch giao tiếp làm việc trong điều kiện đó, hệ thống có thể treo, reset sai thời điểm hoặc khởi động không ổn định. Đây là lý do mạch giám sát luôn giữ vai trò quan trọng trong thiết kế nguồn và bảo vệ logic điều khiển.

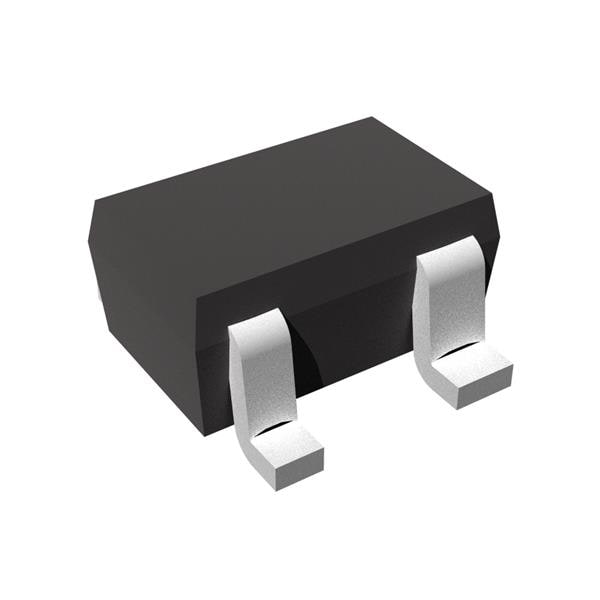

Danh mục này tập trung vào các IC giám sát nguồn, reset nguồn và processor supervisor dùng để theo dõi điện áp, phát tín hiệu reset khi nguồn chưa đạt ngưỡng, đồng thời hỗ trợ cải thiện độ tin cậy cho bo mạch trong thiết bị công nghiệp, điện tử nhúng và hệ thống tự động hóa. Với những thiết kế cần chuỗi nguồn ổn định hơn, người dùng cũng thường kết hợp cùng bộ điều chỉnh điện áp LDO hoặc bộ điều chỉnh điện áp chuyển mạch để tạo nền nguồn phù hợp trước khi giám sát.

Vai trò của mạch giám sát trong hệ thống điện tử

Khác với các IC nguồn chỉ tạo ra điện áp đầu ra, mạch giám sát theo dõi trạng thái thực tế của đường nguồn và đưa ra phản hồi khi điện áp vượt ra ngoài vùng an toàn. Chức năng phổ biến nhất là phát tín hiệu reset cho bộ xử lý khi nguồn chưa đủ mức hoặc khi điện áp bị sụt trong quá trình vận hành.

Trong môi trường công nghiệp hoặc thiết bị nhúng chạy liên tục, việc reset đúng thời điểm giúp tránh lỗi khởi động nửa chừng, sai lệch dữ liệu trong bộ nhớ và trạng thái điều khiển không xác định. Đây là nhóm linh kiện nhỏ nhưng có ảnh hưởng trực tiếp đến độ ổn định hệ thống và khả năng khởi động lặp lại của toàn bộ thiết bị.

Các chức năng thường gặp của IC giám sát

Tùy từng dòng sản phẩm, mạch giám sát có thể đảm nhiệm một hoặc nhiều chức năng như giám sát điện áp nguồn, power-on reset, brownout reset, tạo độ trễ reset, đầu ra active low hoặc open drain, và trong một số thiết kế còn hỗ trợ giám sát nhiều rail nguồn. Với các hệ thống cần kiểm soát chuỗi nguồn phức tạp hơn, nhóm này có thể được dùng cùng Configurable Mixed Signal ICs để tối ưu logic giám sát và điều khiển phụ trợ.

Một số model tiêu biểu trong danh mục thể hiện rõ các hướng ứng dụng này. Chẳng hạn, Diodes Incorporated AP1702BWL-7 thuộc nhóm simple reset/power-on reset, phù hợp cho các mạch cần cơ chế reset đơn giản và gọn. Diodes Incorporated AZ809ANSTR-E1 hay PT7M7433TAEX lại phù hợp khi cần ngưỡng reset xác định hoặc có khả năng chọn ngưỡng, trong khi Analog Devices ADM6315-44D4ARTZRL phù hợp cho bài toán giám sát nguồn bộ xử lý với đầu ra reset rõ ràng.

Khi nào nên dùng mạch giám sát thay vì chỉ dựa vào nguồn ổn áp

Nhiều thiết kế sử dụng bộ nguồn ổn áp và giả định rằng điện áp đầu ra đã đủ để hệ thống hoạt động an toàn. Tuy nhiên, trên thực tế, quá trình bật nguồn, cắm nóng, dao động tải hoặc nhiễu trên đường cấp có thể khiến bộ xử lý rơi vào trạng thái không mong muốn trước cả khi nguồn ổn áp hoàn toàn. Khi đó, chỉ có bộ ổn áp là chưa đủ.

Mạch giám sát đặc biệt hữu ích trong các trường hợp nguồn pin suy giảm, nguồn vào biến động, bo mạch có nhiều rail cấp khác nhau hoặc ứng dụng yêu cầu khởi động chắc chắn sau mỗi lần mất điện. Đây cũng là lý do các thiết kế dùng vi điều khiển, thiết bị IoT công nghiệp, module truyền thông hoặc bộ điều khiển nhúng thường bổ sung IC supervisor ngay từ giai đoạn đầu của sơ đồ nguyên lý.

Cách lựa chọn mạch giám sát phù hợp

Khi chọn linh kiện, thông số cần xem trước tiên là ngưỡng reset tương ứng với rail nguồn đang giám sát. Sau đó là kiểu đầu ra reset như push-pull hay open drain, mức kích hoạt active low hay active high, thời gian trễ reset và dải nhiệt độ làm việc. Nếu hệ thống có nhiều điện áp khác nhau, cần cân nhắc số kênh giám sát và khả năng phối hợp với trình tự cấp nguồn.

Ví dụ, nếu cần giải pháp reset nguồn cơ bản cho mạch số thông dụng, các model như AP1702BWL-7 có thể là lựa chọn thực tế. Nếu ứng dụng yêu cầu ngưỡng linh hoạt hơn, PT7M7433TAEX là dạng đáng quan tâm. Với hệ thống dùng nhiều linh kiện nguồn, việc xem đồng thời các nhóm như bộ chuyển đổi AC/DC và mạch giám sát sẽ giúp hoàn thiện kiến trúc nguồn ngay từ đầu thay vì xử lý lỗi ở giai đoạn kiểm thử.

Một số hãng và dòng sản phẩm đáng chú ý

Trong danh mục này, Analog Devices xuất hiện nổi bật với nhiều mã supervisor như ADPL62092UK26OOA+T, ADM8698ANZ, ADPL62086US30E+T, ADPL62083UR44Q+T hay ADM1066ACPZ-REEL. Các sản phẩm này thường được quan tâm trong các thiết kế cần độ tin cậy cao, đặc biệt khi nhà phát triển muốn đồng bộ hệ sinh thái IC nguồn và tín hiệu từ cùng một hãng.

Bên cạnh đó, Diodes Incorporated cũng cung cấp nhiều lựa chọn gọn cho ứng dụng reset nguồn và processor supervisor, phù hợp với các bo mạch có không gian hạn chế hoặc yêu cầu chức năng rõ ràng, dễ tích hợp. Eaton xuất hiện trong danh mục với MOVGT14V330K, đóng vai trò liên quan đến bảo vệ và giám sát trong hệ sinh thái nguồn, hữu ích khi người dùng cần nhìn tổng thể hơn về bảo vệ đầu vào và độ bền của mạch điện.

Ứng dụng thực tế trong công nghiệp và điện tử nhúng

Mạch giám sát được dùng rộng rãi trong PLC, bộ điều khiển nhúng, thiết bị viễn thông, gateway công nghiệp, HMI, thiết bị y tế điện tử, thiết bị đo và bo mạch truyền thông. Điểm chung của các ứng dụng này là không chấp nhận trạng thái khởi động lỗi, treo ngẫu nhiên hoặc reset không kiểm soát sau khi điện áp suy giảm.

Ở cấp độ bo mạch, IC supervisor thường đặt gần vi điều khiển hoặc rail nguồn cần theo dõi để tạo phản ứng nhanh khi điện áp vượt khỏi ngưỡng. Trong các hệ thống có nhiều khối nguồn, việc phối hợp mạch giám sát với bộ ổn áp, chuyển đổi nguồn và logic điều khiển giúp nâng cao khả năng vận hành ổn định trong môi trường tải thay đổi hoặc nhiễu công nghiệp.

Những lưu ý khi đánh giá sản phẩm trong danh mục

Khi xem từng mã linh kiện, không nên chỉ nhìn vào tên gọi supervisor hay reset IC mà cần đọc kỹ dạng chức năng thực tế. Một số model chỉ phục vụ power-on reset đơn giản, trong khi một số khác phù hợp hơn cho processor supervisor, giám sát ngưỡng cụ thể hoặc thiết kế yêu cầu thời gian trễ reset dài hơn.

Ngoài ra, kiểu đóng gói, phương thức lắp đặt bề mặt, nhiệt độ làm việc và cấu hình ngõ ra cũng ảnh hưởng lớn đến khả năng thay thế trên bo mạch hiện có. Nếu đang tối ưu BOM cho sản xuất hoặc bảo trì, nên đánh giá đồng thời yêu cầu điện áp, logic reset và tương thích sơ đồ mạch để chọn đúng linh kiện ngay từ đầu.

Kết luận

Đối với các thiết kế điện tử cần khởi động đúng trình tự và duy trì trạng thái vận hành an toàn, mạch giám sát là thành phần khó có thể bỏ qua. Danh mục này phù hợp cho nhu cầu tìm IC reset nguồn, processor supervisor và các giải pháp giám sát điện áp phục vụ thiết kế mới, thay thế linh kiện hoặc tối ưu độ tin cậy cho bo mạch hiện hữu.

Nếu bạn đang xây dựng kiến trúc nguồn hoàn chỉnh, hãy lựa chọn mạch giám sát dựa trên ngưỡng điện áp, kiểu ngõ ra reset, thời gian trễ và điều kiện môi trường thực tế. Một lựa chọn phù hợp sẽ giúp hệ thống ổn định hơn ngay từ giai đoạn bật nguồn cho tới suốt vòng đời vận hành.
