Bộ chuyển đổi DC/DC không cách ly Bel

Trong nhiều thiết kế nguồn trên bo mạch, mục tiêu không chỉ là hạ áp hay ổn áp mà còn phải tối ưu diện tích, hiệu suất và khả năng cấp dòng cho tải số. Khi không cần tách biệt điện giữa đầu vào và đầu ra, Bộ chuyển đổi DC/DC không cách ly thường là lựa chọn phù hợp cho các hệ thống công nghiệp, ITE, thiết bị nhúng và mạch nguồn phân tán.

Nhóm thiết bị này được sử dụng rộng rãi để chuyển đổi một mức điện áp DC sang mức điện áp khác ngay trên PCB, phục vụ cho vi xử lý, FPGA, module truyền thông, cảm biến, hệ điều khiển và nhiều khối tải điện áp thấp. So với cấu trúc cách ly, dòng không cách ly thường có ưu thế về kích thước, mật độ công suất và hiệu quả năng lượng trong các ứng dụng mà yêu cầu an toàn điện đã được xử lý ở tầng nguồn trước đó.

Phù hợp cho các kiến trúc nguồn trên bo mạch hiện đại

Trong thực tế, bộ chuyển đổi DC/DC không cách ly thường xuất hiện ở tầng phân phối nguồn thứ cấp, nơi điện áp bus đã được tạo sẵn và cần giảm xuống các mức điện áp phù hợp cho từng khối tải. Đây là cấu hình quen thuộc trong máy tính công nghiệp, thiết bị mạng, hệ thống điều khiển, thiết bị đo lường và điện tử nhúng.

Điểm quan trọng của nhóm sản phẩm này là khả năng cung cấp điện áp đầu ra thấp với dòng tương đối cao, đồng thời giữ hiệu suất tốt và giảm tổn hao nhiệt. Nếu ứng dụng yêu cầu tách biệt điện giữa hai phía, người dùng có thể tham khảo thêm bộ chuyển đổi DC/DC cách ly để chọn đúng kiến trúc nguồn.

Các dạng cấu trúc thường gặp trong danh mục

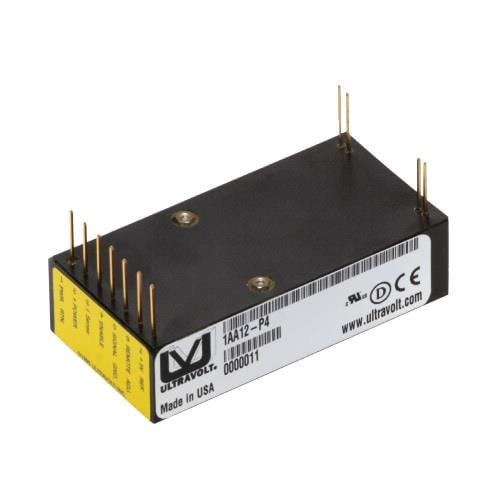

Danh mục này tập trung vào các bộ nguồn gắn bo mạch với nhiều kiểu đóng gói quen thuộc như Surface Mount Device, SIP, DIP, POLA hoặc các chuẩn brick cỡ nhỏ như Thirty Second Brick. Mỗi dạng sẽ phù hợp với một bài toán thiết kế khác nhau, từ bo mạch mật độ cao đến các hệ thống cần thay thế, bảo trì hoặc thử nghiệm nhanh.

Ví dụ, các mã như Murata LXDC2XQ33A-254 phù hợp hơn với định hướng thu gọn kích thước trên PCB, trong khi một số dòng của Delta Group theo chuẩn Thirty Second Brick lại phù hợp với ứng dụng cần công suất cao hơn và dải điện áp đầu ra linh hoạt. Ở phía tải điện áp thấp, các module POLA hoặc SIP cũng thường được lựa chọn cho mạch số cần đáp ứng dòng tải lớn trong không gian hạn chế.

Tiêu chí lựa chọn theo điện áp, dòng và công suất

Khi chọn bộ chuyển đổi, cần nhìn vào toàn bộ chuỗi thông số thay vì chỉ quan tâm điện áp đầu ra. Ba yếu tố quan trọng nhất là dải điện áp đầu vào, dải điện áp đầu ra và dòng tải cực đại. Chúng quyết định module có thể làm việc ổn định trong kiến trúc nguồn hiện có hay không.

Chẳng hạn, một số model Delta Group như T31SN12008NNFE, T31SN12008NNFA hoặc T31SN12008NNFC hỗ trợ đầu vào rộng từ 9 V đến 53 V, đầu ra điều chỉnh trong khoảng 3.3 V đến 16.5 V với công suất tới 100 W. Trong khi đó, D12S300-1 C hướng đến tải dòng cao hơn, đầu ra lập trình được từ 0.6 V đến 5 V và dòng tối đa 60 A, phù hợp hơn cho các rail điện áp thấp cấp cho tải số hiệu năng cao.

Ngoài ra, cần kiểm tra nhiệt độ làm việc, không gian cơ khí và mức dự phòng công suất. Một thiết kế vận hành liên tục trong môi trường công nghiệp thường không nên chọn module sát ngưỡng tối đa, vì biên an toàn về nhiệt và tải sẽ ảnh hưởng trực tiếp đến độ ổn định lâu dài.

Đầu ra cố định, điều chỉnh và lập trình được khác nhau thế nào?

Không phải mọi ứng dụng đều cần cùng một kiểu đầu ra. Với các hệ thống có rail nguồn tiêu chuẩn và ít thay đổi, đầu ra cố định có thể giúp đơn giản hóa thiết kế. Ngược lại, đầu ra điều chỉnh hoặc lập trình được sẽ linh hoạt hơn khi cần tinh chỉnh điện áp theo tải, theo phiên bản bo mạch hoặc theo yêu cầu tối ưu hiệu suất.

Trong danh mục này có thể thấy cả các lựa chọn đầu ra adjustable, fixed và programmable. Ví dụ, Murata LXDC55KAAAA205 và LXDC2SCAAB-352 thuộc nhóm đầu ra điều chỉnh, trong khi LXDC44AAAC-169 là lựa chọn đầu ra cố định. Với các ứng dụng cần tinh chỉnh điện áp thấp và dòng lớn, dòng programmable như Delta Group D12S300-1 C mang lại lợi thế rõ ràng trong việc đáp ứng các tải số hiện đại.

Một số hãng và model tiêu biểu để tham khảo

Ở nhóm sản phẩm này, các nhà sản xuất như Murata, Delta Group và Advanced Energy là những cái tên đáng chú ý nhờ dải sản phẩm đa dạng cho nhiều cấp công suất và kiểu đóng gói. Việc lựa chọn hãng thường phụ thuộc vào chuẩn thiết kế nội bộ, yêu cầu cơ khí, dải điện áp bus và mức độ sẵn sàng của giải pháp thay thế.

Murata có các lựa chọn gọn cho bo mạch điện tử như LXDC2XQ33A-254 hoặc LXDC55KAAAA205. Delta Group nổi bật ở các module công suất cao hơn như T31SN12008NMFA, T31SN24005NNFA hay D12S300-1 C. Trong khi đó, Advanced Energy có các model như PTH12020LAD và SIL05E-05W3V3-HJ phù hợp cho các cấu trúc nguồn point-of-load hoặc rail tải điện áp thấp.

Khi nào nên dùng loại không cách ly thay vì loại cách ly?

Lựa chọn này phụ thuộc vào kiến trúc hệ thống. Nếu đầu vào và đầu ra dùng chung mass, không cần tách biệt điện về mặt an toàn hoặc chống nhiễu mức hệ thống, giải pháp không cách ly thường hợp lý hơn do tiết kiệm không gian, giảm chi phí tích hợp và đạt hiệu suất tốt hơn trong nhiều trường hợp.

Ngược lại, nếu thiết bị có yêu cầu tách mass, bảo vệ giao tiếp, tăng mức an toàn điện hoặc xử lý chênh lệch tham chiếu giữa các khối mạch, giải pháp cách ly sẽ phù hợp hơn. Nếu đang so sánh hai hướng thiết kế, người dùng có thể xem thêm danh mục bộ chuyển đổi DC/DC không cách ly hiện có để đối chiếu với nhu cầu công suất, kích thước và mức điện áp thực tế trên bo mạch.

Lưu ý khi tích hợp vào thiết kế công nghiệp và điện tử nhúng

Một module phù hợp về thông số chưa chắc đã là lựa chọn tối ưu nếu bỏ qua điều kiện triển khai thực tế. Nhà thiết kế nên xem xét thêm đường đi dòng tải, bố trí tản nhiệt, độ rộng copper, yêu cầu lọc đầu vào/đầu ra và khả năng thông gió trong enclosure. Đây là những yếu tố ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của bộ nguồn.

Bên cạnh đó, cần ưu tiên các model có dải đầu vào tương thích với bus nguồn hệ thống và khả năng đáp ứng tải động tốt. Với thiết bị công nghiệp, ITE hoặc một số ứng dụng y tế theo đúng phạm vi thông số đã nêu trong danh mục, việc chọn đúng module ngay từ đầu sẽ giúp rút ngắn thời gian phát triển và giảm số lần phải hiệu chỉnh bo mạch.

Kết luận

Bộ chuyển đổi DC/DC không cách ly là lựa chọn quan trọng trong các hệ nguồn phân tán, đặc biệt khi cần tối ưu hiệu suất, diện tích và khả năng cấp điện áp thấp ngay trên bo mạch. Từ các model compact của Murata đến các giải pháp công suất cao hơn của Delta Group hay Advanced Energy, danh mục này phù hợp cho nhiều bài toán thiết kế từ điện tử nhúng đến hệ thống công nghiệp.

Khi đánh giá sản phẩm, nên bắt đầu từ điện áp bus, yêu cầu đầu ra, dòng tải, không gian PCB và điều kiện nhiệt thực tế. Cách tiếp cận đó sẽ giúp chọn được module phù hợp với kiến trúc nguồn hiện có, đồng thời hỗ trợ hệ thống vận hành ổn định và dễ mở rộng hơn về sau.
